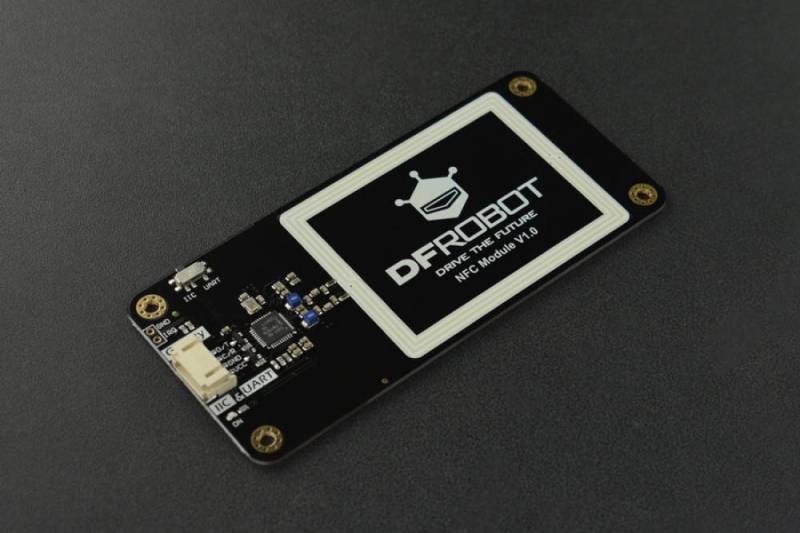

DFRobot Sensor DFRobot Gravity - NFC Modul, PN532, UART & I2C

Produktbeschreibung

Das Gravity UART &amp, I2C NFC-Modul verwendet NXP PN532, einen hochintegrierten NFC-Kommunikationscontroller, der verschiedene Arten von NFC-Smartcards oder -Tags wie die marktüblichen MIFARE Classic-Serien und NTAG-Serien unterstützt. Abgesehen von der großen PCB-Antenne, die eine größere Kommunikationsfläche und -distanz ermöglicht, fügt sich die aktualisierte Version in die Gravity-Familie ein, indem sie eine standardmäßige Gravity PH2.0-4P-Schnittstelle mit I2C &amp, UART-Verbund anstelle von 2,54mm-Steckern verwendet, was die Verkabelung bequemer macht. Außerdem gibt es einen Schalter, mit dem du bequem zwischen diesen beiden Schnittstellen umschalten kannst. Wenn du die UART-Schnittstelle verwendest, kannst du verschiedene NFC-Karten mit dem üblichen USB-zu-UART-Konverter und einer PN532-kompatiblen PC-Software problemlos lesen und beschreiben. Über die I2C-Schnittstelle kannst du verschiedene 3V3/5V-Controller wie Arduino, micro:bit, FireBeetle ESP32 und FireBeetle ESP8266 ansteuern.

Über NFC
Near Field Communication (NFC), auch bekannt als drahtlose Kurzstrecken-Kommunikation, ist eine drahtlose Hochfrequenz-Kommunikationstechnologie, die eine berührungslose Punkt-zu-Punkt-Datenübertragung (innerhalb von zehn Zentimetern) zum Austausch von Daten zwischen elektronischen Geräten ermöglicht. . Diese Technologie hat sich aus der kontaktlosen Radiofrequenz-Identifikation (RFID) entwickelt und ist mit RFID rückwärtskompatibel. Sie wurde zuerst von Sony und Philips entwickelt und wird hauptsächlich für die M2M-Kommunikation (Machine to Machine) in Handheld-Geräten wie Mobiltelefonen eingesetzt. Aufgrund der natürlichen Sicherheit der Nahfeldkommunikation wird die NFC-Technologie häufig bei mobilen POS-Zahlungen, Buskarten, Bankkarten, Zugangskarten, Wasserkarten und anderen Gelegenheiten eingesetzt.

Features

• Hochintegrierter NFC-Controller von NXP
• Gravity I2C &amp, UART Composite Interface, flexibel einsetzbar
• Unterstützt verschiedene Arten von NFC Smart Cards oder Tags
• Kompatibel mit 3,3V/5V Controller
• Anwendungen Kontaktloses Zahlungssystem
• Verbindungen für Bluetooth und WiFi Geräte

Spezifikationen

• IC: NXP PN532
• Eingangsspannung (VCC): 3.3V~5.5V
• Schnittstelle: Gravity I2C &amp, UART (PH2.0-4P, Logic Level 0-3.3V)
• UART Baudrate: 115200 bps
• I2C Adresse: 0x48
• Kommunikationsfrequenz: 13,56 MHz
• Maximaler Kommunikationsabstand: ?10mm?abhängig von der Größe der NFC-Karte/des Tags
• Unterstützte Protokolle:
• Reader/Writer Mode: ISO/IEC 14443A, ISO/IEC 14443B, MIFARE, FeliCa
• Kartenemulationsmodus: ISO 14443A/MIFARE Classic 1K oder 4K, FeliCa
• Peer-to-Peer: ISO/IEC18092, ECM340
• Abmessungen: 110×50 mm
• Gewicht: 20 g

Lieferumfang

• Gravity: UART &amp, I2C NFC Modul x1
• Gravity-4P I2C/UART Sensor Wire x1
• XH2.54-2P Schwarzer Header x1
• NFC Tag Aufkleber x1
