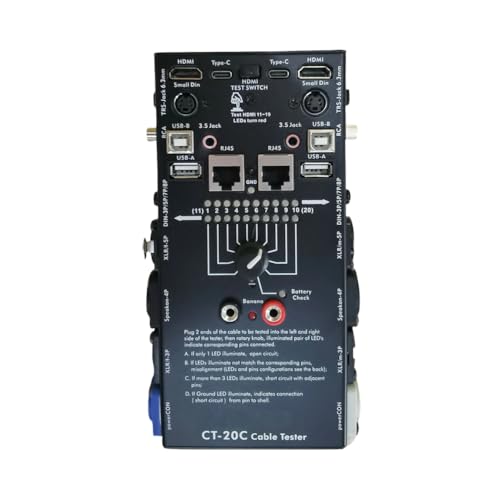

Eighosee CT-20C 16-In-1 Multifunktions-Audiokabeltester -Kompatibel XLR-Signalleitung Spezieller Elektronik-Kabeltester

Produktbeschreibung

2. Stecken Sie anschließend ein Kabelende in die entsprechende Buchse an der linken Seite des Kabeltesters. Stecken Sie das andere Kabelende in die entsprechende Buchse an der rechten Seite. Stellen Sie den Drehschalter auf „1", um die Verbindung von 1 des in der linken Seite eingesteckten Steckers zu prüfen. Kabeltest: 1. Drehen Sie zunächst den Drehschalter im Uhrzeigersinn, um die Batterieladung zu testen. Die Batterie-LED leuchtet hellgrün, wenn die interne Batterie vollständig geladen ist. 3. Bei bestehender Verbindung leuchtet die grüne LED unter „1" und eine gelbe LED über jedem des rechten Steckers, der mit „1" des linken Steckers verbunden ist. Überprüfen Sie anhand der folgenden Diagramme, ob die Kabel richtig angeschlossen sind. 4. Leuchtet keine LED, besteht keine Verbindung und der linke "1" ist konstruktionsbedingt oder aufgrund einer Unterbrechung im Kabel "schwebend". Stellen Sie den Drehschalter auf "2", um 2 zu prüfen, und so weiter, bis alle Kontakte geprüft sind. 5. Leuchtet die Ground-LED, besteht eine Verbindung zwischen den entsprechenden Kontakten und dem Gehäuse. Um das Kabel mit Bananenstecker zu testen, stecken Sie einfach die beiden Enden des Kabels in die Bananenbuchsen. Die LED leuchtet und das Gerät piept, wenn eine Verbindung zwischen den Steckern besteht. Die Bananenbuchsen können auch für Durchgangsprüfungen mit Prüfleitungen verwendet werden.
