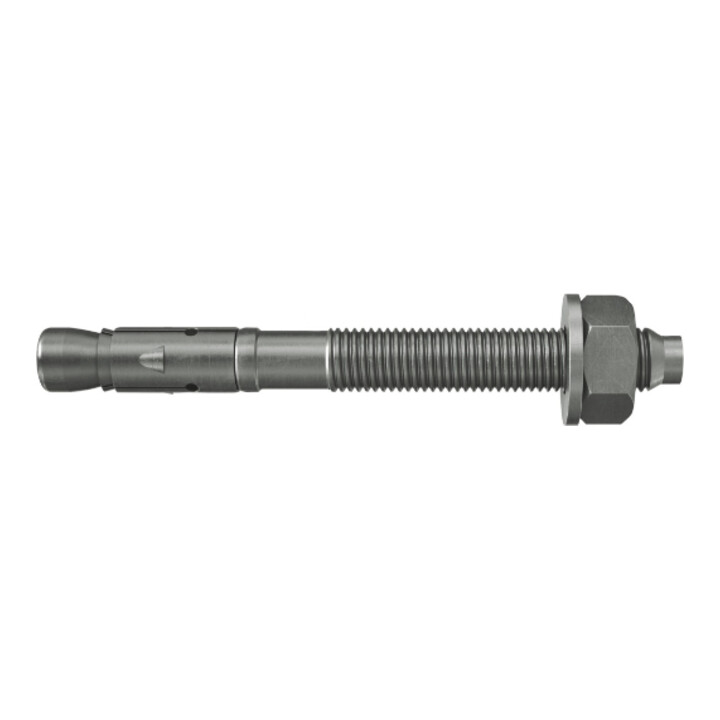

Fischer Bolzenanker Anker Faz Ii Plus 16/60 R Edelstahl M16 Stahl Montage B-Ware

Produktbeschreibung

Beschreibung

Eigenschaften: Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24). Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90 Stahlfaserbeton (aBG) Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder. Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt. Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24. Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts. Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS ZTV ETK) hohe Lasten im Brandfall sicher. Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große langlebige Bauprojekte geeignet (M10-M16). Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation. Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten. Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1 gewährt eine sichere und zugelassene Verankerung. Anwendungsgebiete: Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen. Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt. Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II. Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden. Bei dynamischer Beanspruchung wird ein zusätzliches „Dynamik-Set“ verwendet welches nach der Montage mit Injektionsmörtel (Druckfestigkeit ≥ 50N/mm² z.B.: FIS V Plus FIS EM Plus FIS HB oder FIS SB) verfüllt wird.

Zusätzliche Informationen

• ETA-Zulassung: Ja
• Bohrernenndurchmesser: 16 mm
• Ankerlänge: 183 mm
• Gewinde: M16
• Gewindemaß (metrisch): 16 mm
• Schlüsselweite: 24 mm
• U-Scheibe (Außendurchmesser x Dicke): 30 x 3 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 170 mm
• Verankerungstiefe (reduziert): 65 mm
• Verankerungstiefe (standard): 85 mm
• Max. Dicke des Anbauteils: 60 mm
• Max. Nutzlänge hefstand./hefmin.: 60 / 80 mm
• Max. Anbauteildicke (reduziert): 80 mm
• Max. Anbauteildicke (standard): 60 mm
• Installationsdrehmoment: 110 N·m
• Material: nicht rostender Stahl
• Seismic-Zulassung: C1 / C2
• Vorsteckmontage: Ja
• Durchsteckmontage: Ja
• Abstandsmontage: Nein

Details EAN/GTIN 4048962462548
