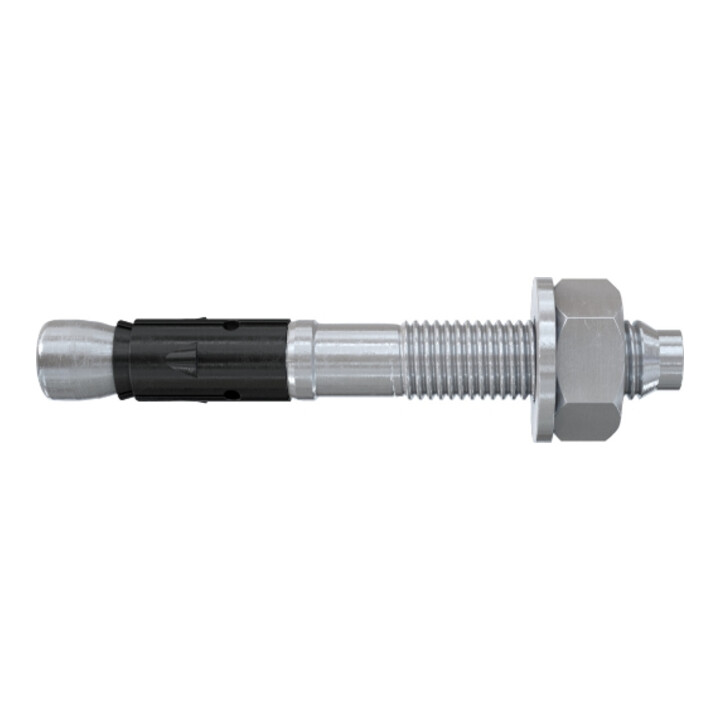

Fischer Bolzenanker Faz Ii Plus 8/5 K Ankerdübel Schwerlastbefestigung Mauerwerk B-Ware

Produktbeschreibung

Produktbeschreibung

Eigenschaften:

• Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
• Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90 Stahlfaserbeton (aBG) Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
• Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
• Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24.
• Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts.
• Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS ZTV ETK) hohe Lasten im Brandfall sicher.
• Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große langlebige Bauprojekte geeignet (M10-M16).
• Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.
• Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.
• Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1 gewährt eine sichere und zugelassene Verankerung.

Anwendungsgebiete:

• Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
• Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
• Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.
• Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.
• Bei dynamischer Beanspruchung wird ein zusätzliches „Dynamik-Set“ verwendet welches nach der Montage mit Injektionsmörtel (Druckfestigkeit ≥ 50N/mm² z.B.: FIS V Plus FIS EM Plus FIS HB oder FIS SB) verfüllt wird.

EAN/GTIN: 4048962462968

echnische Daten

ETA-Zulassung Ja Bohrernenndurchmesser 8 mm Ankerlänge 60 mm Gewinde M8 Gewindemaß (metrisch) 8 mm Schlüsselweite 13 mm U-Scheibe (Außendurchmesser x Dicke) 16 x 16 mm Min. Bohrlochtiefe bei Durchsteckmontage 45 mm Verankerungstiefe (reduziert) 35 mm Max. Dicke des Anbauteils 5 mm Max. Anbauteildicke (reduziert) 5 mm Material galvanisch verzinkter Stahl Seismic-Zulassung C1 Vorsteckmontage Ja Durchsteckmontage Ja Abstandsmontage Nein
