GARRYFIZH Relais-Modul FV-200Hz5V Frequenzspannungsumwandlungsmodul, Ausgangsstrom 5MA, 0-5V Spannungs-Digital-Analog-Wechselrichtermodul

Produktbeschreibung

Beschreibung:
Frequenz-Spannungswandler 0-200 Hz / 0-5 V DC mit galvanischer Trennung. Industrietaugliches Modul zur linearen Signalwandlung für Drehzahlgeber, Frequenzmessung und Regelungstechnik. Die potentialgetrennte Schaltung verhindert Erdsschleifen bei Messungen an Motoren und Generatoren. Mit Kalibrier-Potentiometer für präzise Kennlinienanpassung (0,5 % Linearitätsfehler). Ideal zur Integration in SPS-Steuerungen und Laboraufbauten.

Spezifikation:
Zustand: Neuware
Artikeltyp: Frequenz-Spannungs-Umwandlungsmodul
Modell: FV-200Hz5V
Funktion: Die Eingangsfrequenz von 0–200 Hz wird in 0–5 V umgewandelt.
Ausgangsstrom: 5 mA
Reaktionszeit: 0,3–0,5 Sekunden
Größe: ca. 4,5 x 4,7 x 1,7 cm

Lieferumfang:
1 x Frequenz-Spannungs-Umwandlungsmodul

Vorsichtsmaßnahmen bei der Verwendung:
1. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses.
2. Der Eingangsspannungsbereich beträgt 12–30 VDC. Es wird eine Versorgungsspannung von 15–24 VDC empfohlen. Bei Verwendung von 12 V kann das Netzteil nicht mit 12 VDC betrieben werden. Es ist eine Versorgungsspannung von mindestens 15 VDC erforderlich. Wenn Sie eine 12-V-Stromversorgung benötigen, können Sie auch einen 12-VDC-Stromrichter bestellen. Bei 24 Stufen muss die Stromversorgung mit 24 VDC versorgt werden.
3. Der Signaleingang ist durch eine Membran isoliert. Störfestigkeit garantiert.
4. Für den Einsatz mit SPS: NPN-Typ unterstützt. Ein Erdungskabel ist erforderlich.
5. Bei Verwendung eines Encoders sollte dieser länger als 0,5 Sekunden mit konstanter Geschwindigkeit rotieren.
6. Frequenz- und Spannungsumwandlungsmodul, Reaktionszeit ca. 0,3–0,5 Sekunden.
7. Bei Turbinendurchfluss usw. müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, um den Durchflussmesser an die normale Funktion anzupassen.
8. Bei Verwendung der Übereinstimmung können Sie bei Abweichungen das blaue Potentiometer auf der Platine einstellen. Bei Auslieferung haben wir das F/V-Potentiometer auf eine bestimmte Übereinstimmung eingestellt. Es wird generell nicht empfohlen, es selbst einzustellen.

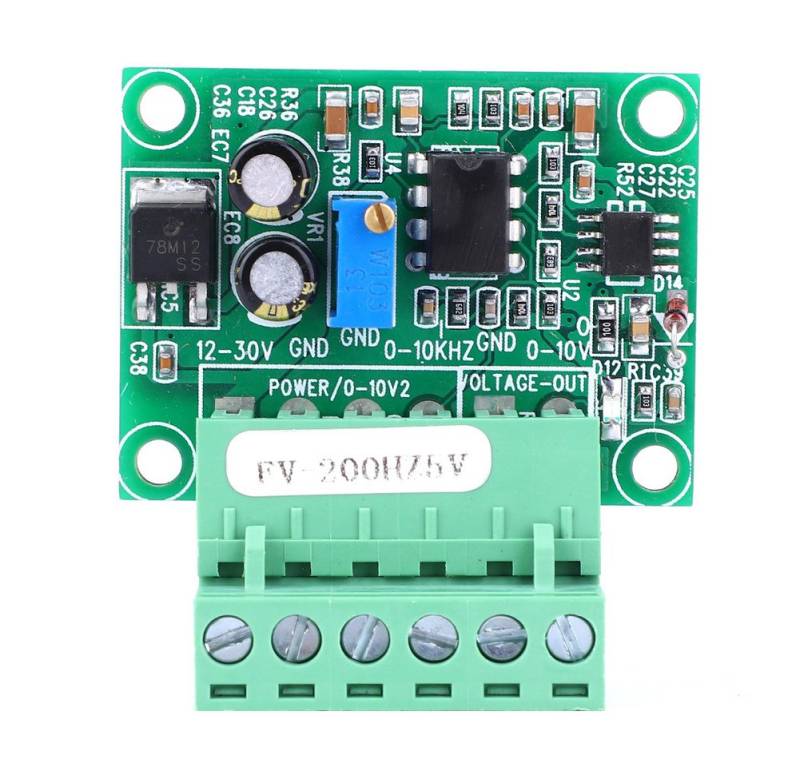

Bezeichnung und Verdrahtung:
1. 12–30 V – Stromeingang positiv
2. GND – Stromeingang negativ (gemeinsames Massekabel)
3. GND – Pulsfrequenzeingang negativ (gemeinsames Massekabel)
4. 0–10 kHz – Pulsfrequenzeingang positiv
5. GND – Pulsfrequenzeingang negativ (gemeinsames Massekabel)
6. 0–10 V – Analoger 0–10-V-Pegelausgang

Korrespondenz und lineare Beziehung:
20 Hz werden in 0,5 V umgewandelt
100 Hz werden in 2,5 V umgewandelt
200 Hz werden in 5 V umgewandelt
