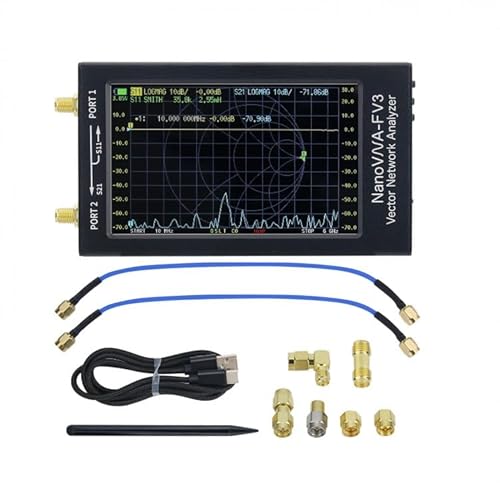

HamGeek NanoVNA-F V3 1MHz-6GHz Vector Network Analyzer 4,3" IPS Tragbar

Produktbeschreibung

NanoVNA-F V3 ist ein tragbarer Vektor Netzwerk Analyzer (VNA) mit Frequenzbereich von 1MHz bis 6GHz. Es kann für S11- und S21-Messungen verwendet werden. Der S21-Dynamikbereich beträgt 65 dB, während der S11-Dynamikbereich 50 dB beträgt. Der Bildschirm ist ein 4,3-Zoll-IPS mit hoher Helligkeit mit widerstandsfähigem Panel, das Benutzern ermöglicht, den Bildschirminhalt im Freien klar zu sehen. NanoVNA-F V3 nimmt ein vollständiges Touchscreen-Design an, mit drei physischen Tasten, Benutzer können schnell Frequenzbereich einstellen, Skalieren, Ein-/Ausschalten von Spuren, Hinzufügen/Löschen von Markierungen, und so weiter. Die Operation ist ziemlich bequem und reibungslos. NanoVNA-F V3 ist mit Metallgehäuse entworfen, das langlebig ist und elektromagnetische Störungen effektiv abschirmen kann. Die HF-Schnittstelle ist SMA-Stecker, kann verwendet werden, um DUTs direkt anzuschließen. Der NanoVNA-V3 verfügt über 4500mAh Lithium-Ionen-Batterien mit einer Akkulaufzeit von bis zu 5 Stunden. Die Ladeschnittstelle ist USB Typ-C, und das Typ-C-Kabel kann zum Laden des Geräts und auch zur Datenübertragung verwendet werden. Mit dem optimal konzipierten Signalverarbeitungssystem liegt die Scangeschwindigkeit des NanoVNA-F V3 bei 200 Points/s und die maximalen Scanpunkte bei bis zu 801. NanoVNA-F V3 eignet sich für Antennentests von MF/HF/VHF/UHF/SHF Bändern. Es unterstützt eine Vielzahl von Anzeigeformaten: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Gruppenverzögerung, Widerstand, Reaktivität, etc. Es kann auch verwendet werden, um Filter, Verstärker, Abschwächer, Kabel, Leistungsteiler, Koppler, Duplexer und andere HF-Komponenten zu messen. Es unterstützt TDR-Funktion, die für die Messung von Kabellängen nützlich ist.
