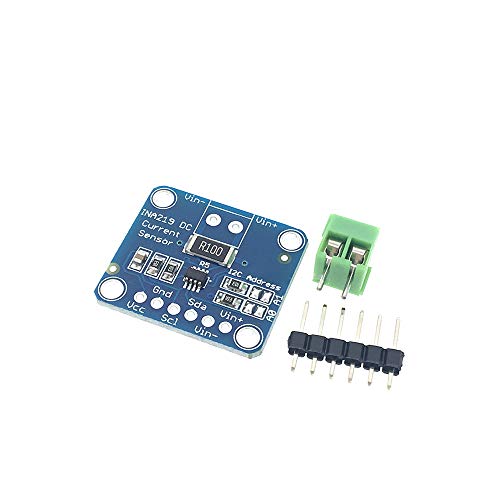

INA219 GY-219 Stromquelle Sensor Breakout-Brett-Modul-Sensor-Modul I2C-Schnittstelle High-Side DC Strom,Blue

Produktbeschreibung

Diese Breakout-Board wird alle Ihre Power-Überwachung Probleme lösen.Statt mit zwei Multimeter zu kämpfen,können Sie einfach den handlichen INA219B Chip sowohl Maßnahme auf diesem Ausbruch verwenden sowohl die eingangsseitige Spannung und DC-Stromaufnahme über I2C mit 1% precision.Most Strommessvorrichtungen,wie in unserem aktuellen Panelmeter sind nur gut für Low-Side-Mess.Das bedeutet,dass,wenn Sie eine Batterie beteiligt erhalten möchten, Sie haben den Messwiderstand zwischen dem Ziel Boden und wahren Grund zu bleiben.Dies kann zu Problemen mit Schaltungen verursachen,da Elektronik neigt dazu,wie es nicht,wenn die Massereferenzen ändern und bewegen sich mit Stromaufnahme variiert.Dieser Chip ist viel schlauer - es kann High-Side-Strommesshandhaben,bis + 26VDC,auch wenn es mit 3 oder 5 V betrieben wird.Es wird auch,dass die eingangsseitige Spannung berichten, die Lebensdauer der Batterie oder Solar panels.A Präzisionsverstärker misst die Spannung über dem 0,1 Ohm,1% Abfühlwiderstand welche groß für die Verfolgung.Da die Verstärker maximal ±320mV Eingangsdifferenz dieses Mittel ist,kann es bis zu ±3,2 Ampere messen.Mit den internen 12-Bit-ADC,die Auflösung bei ±3,2A Bereich 0.8mA.With die interne Verstärkung eingestellt auf dem Minimum von DIV8,ist der maximale Strom ±400 mA und die Auflösung beträgt 0,1 mA. Erweiterte Hacker können die 0,1-Ohm-Strommesswiderstand entfernen und ersetzen sie durch ihre eigenen um den Bereich zu ändern (etwa eine 0,01 Ohm 32 Ampere mit einer Auflösung von 8 mA messen),Wir sind ein 6-Pin-Header (so können Sie leicht befestigen dieser Sensor mit einem Steckbrett) sowie ein 3,5-mm-Anschlussstecker so können Sie leicht befestigen und Ihre Last abnehmen.Die Verwendung ist einfach. Schalten Sie den Sensor selbst mit 3 bis 5 V DC und verbinden die beiden I2C-Pins zu Ihrem Mikrocontroller auf.Dann ist Ihre Zielstromversorgung VIN + verbinden und um die Last zu Boden VIN-
