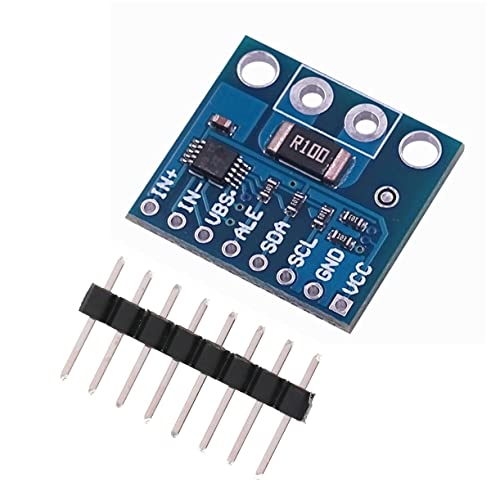

JZK 36 V bidirektionales I2C INA226 Monitormodul für Spannung und Strom, INA226 IIC I2C-Schnittstelle, bidirektionaler Strom-/Leistungsüberwachungssensor

Produktbeschreibung

Der INA226 ist ein Strom-Shunt- und Leistungsmonitor mit einer I2C- oder SMBUS-kompatiblen Schnittstelle. Das Modul überwacht sowohl einen Shunt-Spannungsabfall als auch eine Busversorgungsspannung. Programmierbarer Kalibrierwert, Umrechnungszeiten und Mittelwertbildung, kombiniert mit einem internen Multiplikator, ermöglichen direkte Ablesungen von Strom (in Ampere) und Leistung (in Watt). 【Kompatibel】 Der INA226 erkennt Strom auf Gleichtakt-Busspannungen, die unabhängig von der Versorgungsspannung von 0 V bis 36 V variieren können. Dieses Modul arbeitet von einer einzigen 2,7-V- bis 5,5-V-Versorgung, wobei ein typischer Versorgungsstrom von 330 μA gezogen wird. Das Modul ist über den Betriebstemperaturbereich zwischen -40 °C und 125 °C spezifiziert und verfügt über bis zu 16 programmierbare Adressen auf der I2C-kompatiblen Schnittstelle. Kompaktes Design: Erfasst Busspannungen von 0 V bis 36 V. High-Side oder Low-Side Sensing. Meldet Strom, Spannung und Leistung. Konfigurierbare Mittelwertoptionen: 16 programmierbare Adressen; Betrieb von 2,7 V bis 5,5 V Netzteil; 10-poliges DGS (VSSOP) Paket. Hohe Leistung: Hohe Genauigkeit: 0,1 % Verstärkungsfehler (max.); 10 μV Offset (max).
