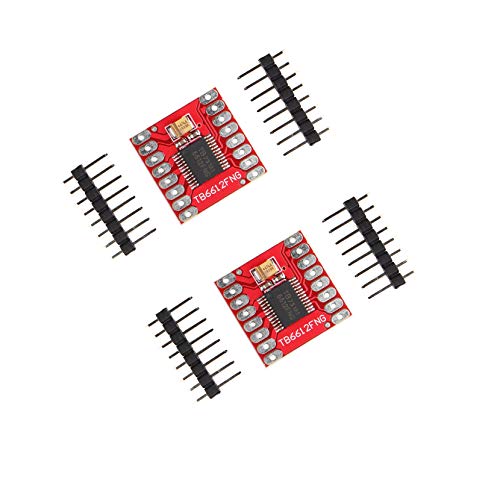

Jopto 2 Stück TB6612FNG Modul Dual Motor Treiber Controller Board Schrittmotor Steuerung mit Stiftleiste für Arduino Microcontroller Ersatz L298N

Produktbeschreibung

Der TB6612FNG Motortreiber kann bis zu zwei DC-Motoren bei einem Konstantstrom von 1,2 A (3,2 A Spitzenleistung) steuern. Zwei Eingangssignale (IN1 und IN2) können verwendet werden, um den Motor in einem von vier Funktionsmodi zu steuern - CW, CCW, Kurzbremse und Stopp. Die beiden Motorausgänge (A und B) können separat gesteuert werden, die Geschwindigkeit jedes Motors wird über ein PWM-Eingangssignal mit einer Frequenz bis zu 100 kHz gesteuert. Der STBY Pin sollte hoch gezogen werden, um den Motor aus dem Standby-Modus zu nehmen. CJMCU. Logikversorgungsspannung (VCC) kann im Bereich von 2,7–5,5 VDC sein, während die Motorversorgung (VM) auf eine maximale Spannung von 15 VDC begrenzt ist. Der Ausgangsstrom ist bis zu 1,2 A pro Kanal (oder bis zu 3,2 A für einen kurzen, einzigen Impuls). Board wird mit allen Komponenten wie abgebildet geliefert. Entkopplungskondensatoren sind an beiden Versorgungsleitungen enthalten. Alle Pins des TB6612FNG sind auf zwei 0,3 cm Pitch-Headers aufgebrochen, die Pins sind so angeordnet, dass die Eingangspins auf der einen Seite sind und die Ausgangspins auf der anderen Seite sind.
