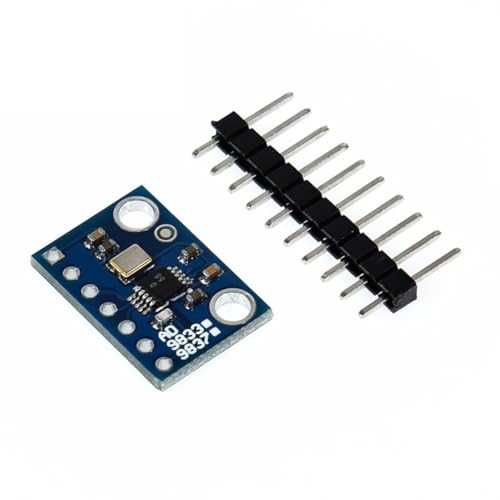

Junterone Modul AD9833 Quadratische Sinuswelle Signalgenerator DDS Mikroprozessoren Programmierbares Schnittstellenmodul Serie Teile -9833

Produktbeschreibung

Frequenz und Phase digital programmierbar 12,65 mW Stromverbrauch 3 V Ausgangsfrequenzbereich von 0 MHz bis 12,5 MHz Auflösung: Referenzuhr von 0,1 Hz bis 25 MHz Sinus-, Dreiecks- und Vierkantausgänge Stromversorgung 2,3 V bis 5,5 V Keine obligatorischen externen Komponenten Das Frequenzregister hat eine Breite von 28 Bit – die Taktfrequenz beträgt 25 MHz und ermöglicht eine Auflösung von 0,1 Hz; AD9833 ist mit 1 MHz getaktet und kann auf eine Auflösung von 0,004 Hz eingestellt werden Der AD9833 verfügt über eine serielle Standardschnittstelle, die es dem Gerät ermöglicht, direkt mit verschiedenen Mikroprozessoren zu verbinden. Das Gerät verwendet eine externe serielle Uhr, um Daten oder Informationen über das Steuergerät zu schreiben Der AD9833 ist ein programmierbarer Generator mit geringer Leistung, der Sinus-, Dreiecks- und Quadratwellenausgänge in verschiedenen Arten von Anwendungen der Wellenformerkennung, Implementierung und Reflexionsmessung in der Zeit (TDR) erzeugen kann, die die Erzeugung einer einheitlichen Frequenz und Ausgangsphase erfordern. Softwareprogrammierbar und einfach einstellbar, keine externen Komponenten erforderlich. Der AD9833 wird über die serielle Schnittstellenlinie geschrieben. Die serielle Schnittstelle arbeitet mit Taktraten von bis zu 40 MHz und ist standardmäßig mit DSP und Mikrocontrollern kompatibel. Das Gerät arbeitet ab einer 2,3V 5,5V Stromversorgung
