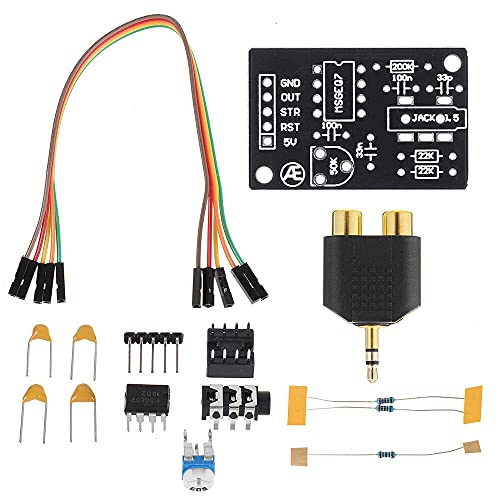

MSGEQ7 Audioverarbeitung grafischer Ausgleichsfilter Single Chip Mikrocomputer PIC AVR Signal Analyse Modul Kit

Produktbeschreibung

Als wir dieses Audioanalysemodul entwickelten, haben wir eine vollständig vergoldete Leiterplatte verwendet, eine vergoldete 8-polige Buchse, eine vergoldete Stiftleiste und einen vergoldeten Adapter verwendet. Der Zweck ist es, die Qualität der Audio-Übertragung zu gewährleisten, so dass die Analyse genau ist und Interferenzen reduziert. Die Audio-Verarbeitung ist ein Audio-Signalanalyse-IC basierend auf dem MSGEQ7 Grafikausgleichsfilter. Das Audiosignal wird durch dieses Modul in 7 Frequenzbänder gefiltert. Und kann die Amplitude jedes Frequenzbandes ausgeben. Die sieben Frequenzbänder sind: 63 Hz, 160 Hz, 400 Hz, 1 kHz, 2,5 kHz, 6,25 kHz und 16 kHz. Dieses Modul kann verwendet werden, um einen Audio-Analyzer zu erstellen, um die Frequenzinformationen der Musik zu verfolgen, damit Ihr Controller (Arduin0) mit der Musik interagieren kann. Es kann verwendet werden, um das Musikspektrum zu erfassen, Musik interaktive Roboter zu machen, Audio-Daten zu lesen, Beleuchtungsspezial-Effekte, Sprachanalyse usw. MSGEQ7 erfordert die typische Amplitude des Eingangssignals auf 20 dB. Das Modul bietet ein Potentiometer zur Einstellung der Eingangsmamplitude. Passen Sie dieses Potentiometer entsprechend an, um die Signalstärke den Abtastanforderungen von MSGEQ7 zu erfüllen.
