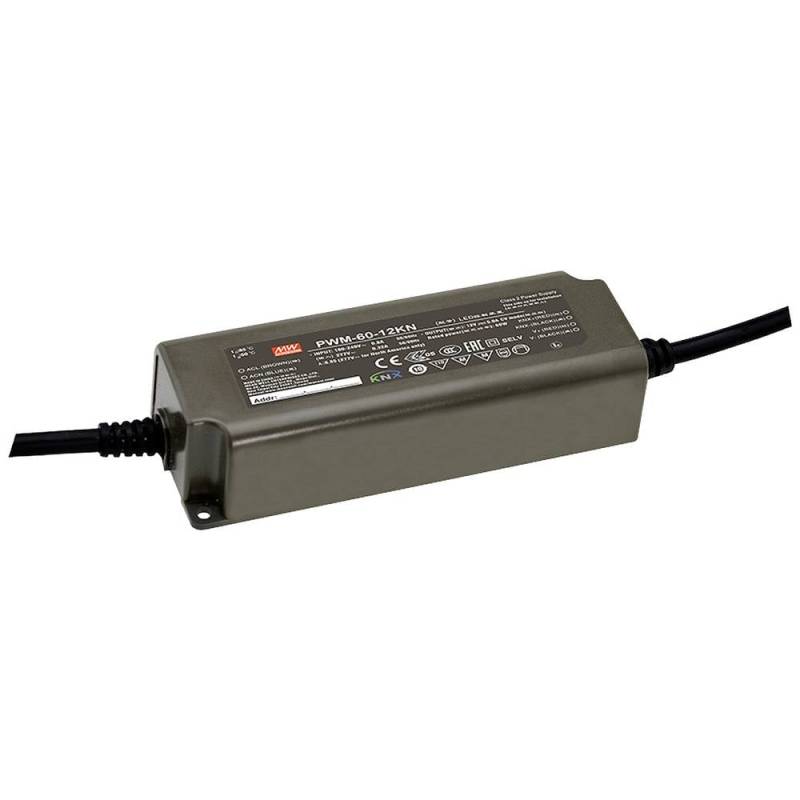

Mean Well Pwm 60 12 Kn Led Treiber Netzteil 12 V Dc 60 W 5 A Dimmbar B-Ware

Produktbeschreibung

Beschreibung

Die Netzteile der PWM-KN-Serie bieten einen Konstantspannungsmodus mit PWM-Ausgang der in der Lage ist die Farbtemperatur und die Helligkeitshomogenität bei der Ansteuerung aller Arten von LED-Streifen beizubehalten.
Erreicht wird dies durch einen unteren Dimmbereich von minimal 001% und einen hochfrequenten PWM-Ausgang. Die PWM-Ausgangsfrequenz kann über die Anwendungssoftware vom Nutzer flexibel angepasst und bis zu 4kHz eingestellt werden. Die hohe PWM-Frequenz schließt Risiken in Bezug auf Flicker welche in der IEEE 1789-2015 bewertet werden aus. Das Auge nimmt Veränderungen des Lichtpegels nicht linear wahr was zu einem Unterschied zwischen gemessenen und wahrgenommenen Lichtpegeln führt. Aus diesem Grund stehen drei frei wählbare Dimmkurven zur Verfügung: Linear DALI und logarithmisch. Der mit 001% geringste dimmbare Lichtpegel über die logarithmische Kurve entspricht 1% wahrgenommenen Lichts. Dies ermöglicht Anwendungen bei denen eine sehr geringe Lumineszenz erforderlich ist wie zum Beispiel in Kinos. In Anwendungen bei denen es Leistungsbedarf und Abmessungen zulassen sollte möglichst direkt ein LED-Netzteil mit KNX-Schnittstelle zum Einsatz kommen um zusätzliche Dimm-Aktoren oder Gateways zu vermeiden. Die Netzteile der PWM-KN-Serie haben einen weiten Eingangsspannungsbereich von 90 bis 305VAC. Dank des hohen Wirkungsgrades von bis zu 90% und der lüfterlosen Konstruktion ist die gesamte Serie in der Lage bei -40°C bis +90°C Gehäusetemperatur unter freier Luftkonvektion zu arbeiten. Die Netzteile der Serie PWM-60KN von Meanwell sind mit 12V und 24V Ausgangsspannung erhältlich.

Ausführung

• integrierte KNX Schnittstelle
•  unabhängiges Betriebsgerät
•  Konstantspannung
•  Kunststoffgehäuse
•  Schutzklasse II
•  eingebauter PFC-Schaltkreis
•  Überlastschutz durch Strombegrenzung (hiccup mode) auto recovery
•  geschützt gegen Kurzschluss Übertemperatur Überspannung
•  PWM-Ausgangsfrequenz per ETS bis max. 4kHz einstellbar
•  Standbyverbrauch weniger als 05W
•  Minimales Dimm-Level 05%
•  PWM Ausgangsspannung

Technische Daten

Abm.

(L x B x H) 150 x 53 x 35 mm

Farbe

Anthrazit/Schwarz

Prüfzeichen

MM · SELV · CB · ENEC · CCC

Ausgangsstrom (max.)

5 A

Ausgangsstrom (max.) - gerundet

5 A

Schutzklasse

II

Höhe

35 mm

Länge

150 mm

Breite

53 mm

Leistungsbereich

60 W (max)

Anschluss

Kabel offenes Ende

LED-Treiber-Besonderheiten

dimmbar

Montage auf entflammbaren Oberflächen

Möbelzulassung

Outdoor

PFC-Schaltkreis

Überlastschutz

Überspannung

Ausführung

Konstantspannung

Eingangsspannung (max.)

305 V/AC

431 V/DC

Eingangsspannung (min.)

90 V/AC

127 V/DC

Ausgangsspannung (max.)

12 V/DC

Leistung (max.)

60 W

Betriebsspannung

230 V/AC

115 V/AC

Anzahl Eingänge

1 x

Anzahl Ausgänge

1 x

Max. Temperatur

+85 °C

Min. Temperatur

-35 °C

Gewicht

450 g

Produkt-Art

LED-Treiber
