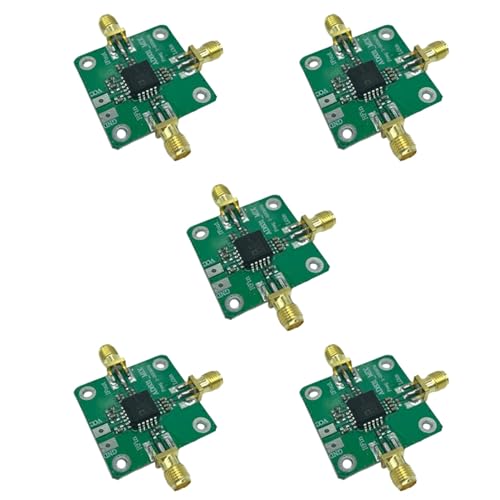

Oikabio 5 x AD831 Hochfrequenzwandler, -Mischermodul, 500 MHz Bandbreite, -Frequenzwandler

Produktbeschreibung

2. AD831 bietet +24 dBm dritter Ordnung, der -10 dBm LO Stromverbrauch erreichen kann. Es benötigt keine Hochleistungs-LO-Treiber, und es gibt keine entsprechenden Abschirmungs- und Isolationsprobleme. Daher kann es im Vergleich zu passiven Mischern die Systemleistung verbessern und die Systemkosten reduzieren. . 3. Der Mischer ist so konzipiert, dass mit einem einzigen Netzteil betrieben werden kann, und die -, IF- und LO-Anschlüsse haben DC-Isolationskondensatoren für eine einfache Verwendung. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der IF-Ausgang ist ein einseitiger Spannungsausgang. Es hat eine Ausgangsbandbreite von 250 MHz. 1. AD831 ist ein Ein-Chip-Mischer mit geringer Verzerrung, breitem Dynamikbereich, geeignet für -IF-Abwärtskonvertierung in HF- und VHF-Empfängern, zweites Mischpult in DMR-Basisstationen, DC-Basisbandumwandlung und Quadraturmodulation und Demodulation und Frequenzverschiebungserkennung in Ultraschall-Bildgebung und anderen Anwendungen 4. Ein einzelner Widerstand, der zwischen den Pins OUT und verbunden ist, wird verwendet, um die Verstärkung einzustellen. Der Verstärker hat niedrige DC-Offset-Eigenschaften, für DC-Kopplungsanwendungen wie DC-Basisband-Frequenzumwandlung und Quadraturamplitudendemodulation verwendet werden kann 5. Mit dem Ausgangsverstärker des Mischers und der Quellenimpedanz beträgt die SSB-Rauschzahl des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern hat AD831 keine Einfügedämpfung, keinen externen Duplexer und keinen passiven Abschluss. AD8362 hat Arbeitsmodi: Leistungsmessung und Controller. In Abbildung 1, im Leistungsmessmodus, VOUT und VSET
