PCE Instruments Einbau Messinstrument DPD U

Produktbeschreibung

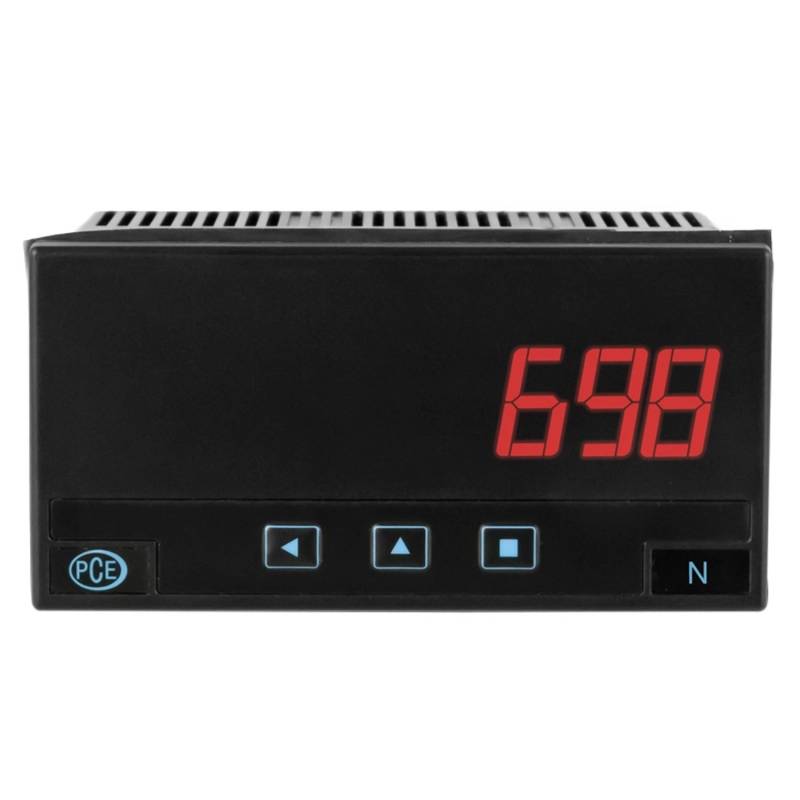

Einbau-Messinstrument Das Einbau-Messinstrument ist konfigurierbar als AC- und DC-Voltmeter bis zu 600 Vac / DC, AC- und DC-Amperemeter bis zu 5 AAC / DC. Weiterhin zeigt das Einbau-Messinstrument Messwerte von Prozesssignalen mA, VDC, Thermoelementen, resistiven Temperatursensoren Pt, Ni, PTC und NTC, Widerständen, Potentiometern und Frequenz an. Das Einbau-Messinstrument ist über die Fronttasten konfigurierbar. Eingebaut wird das Einbau-Messinstrument in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm 1/8 DIN. Der Messwert ist mit 4 Stellen 9999 / -1999 skalierbar. Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung und 5 konfigurierbare Helligkeitsstufen an dem Einbau-Messinstrument zur Verfügung. Ein einzelnes Universalnetzteil 18 ... 265 V AC / DC macht das Einbau-Messinstrument zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung Relais, Analogausgang, Modbus RTU stehen dem Nutzer des Einbau-Messinstruments bereit. Eingang 2-, 3-Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000 Thermoelemente Typ K, J, E, N, L, R, S, B, T, C Potentiometer 500 ... 20 kOhm Widerstand 5k ... 50kOhm Prozesssignale 4 ... 20 mA, 0 ... 10 V Frequenz 0 ... 100 Hz DC-Spannung 60 mV, 200 mV, 2 V, 20 V, 200 V, 600V DC-Strom 20 mA, 5 A AC-Spannung 2 V, 20 V, 200 V, 600 V AC-Strom 20 mA, 5 A Messrate 3 / Sekunde Auflösung 16 Bit Genauigkeit 0,1 % Innenwiderstand Spannungsmessung 1 MΩ Strommessung 12 Skalierung 21 Punkte Anzeige 4-Stellige 7-Segment LED-Anzeige, dreifarbig Anzeigebereich -1999 ... 9999 Ausgänge Relais, Analog, Seriell mit optionalen Ausgangskarten Umgebungstemperatur Im Betrieb 0 °C ... 55 °C Lagerung -20 °C ... +70 °C Abmessungen Digitalanzeige 96 mm x 48 mm x 91 mm Schalttafelausschnitt 92 mm x 45 mm nach DIN Versorgungsspannung 18 ... 265 V AC/DC Schutzart Front IP 65 Gewicht weniger als 200 g Montage Montageclips mit Klemmschrauben Elektrischer Anschluss über Klemmleiste Gehäuse Digitalanzeige Robustes Kunststoffgehäuse
