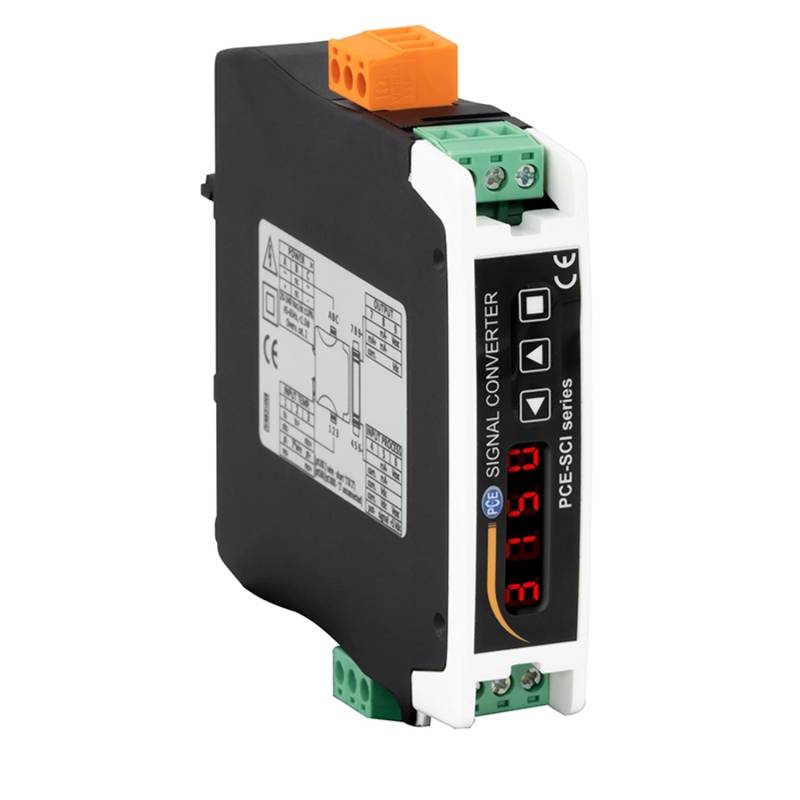

PCE Instruments Hutschienen Messgerät SCI U

Produktbeschreibung

Das Hutschienen-Messgerät wandelt ein analoges Eingangssignal in ein entsprechendes analoges Ausgangssignal. Die Ein- und Ausgangssignale sind galvanisch getrennt . Die Einstellung erfolgt über zwei Taster und wird auf einem internen LED Display angezeigt. Über 100 Kombinationen von Ein- und Ausgang sowie die freie Skalierung machen dieses Gerät universell einsetzbar und ersparen die Lagerhaltung unterschiedlicher Typen. Das Hutschienen-Messgerät kann zur galvanischen Entkopplung verwendet werden und wird auf eine C- oder Hutschiene geschnappt. Es kann mit einer Spannung zwischen 18 ... 265 V AC/DC betrieben werden. Eingang Messbereich Genauigkeit Überlast Prozessstrom 4 ... 20 mA weniger als 0,3 % v. Mb. max. 25 mA Prozessspannung 0 ... 10 V weniger als 0,3 % v. Mb. max. 25 V DC Potentiometer 0 ... 100 % 0 ... 500 Ohm weniger als 1 % v. Mb. 0 ... 20 k Ohm NTC 44006 -60 ... 90 °C 0 ... 90 °C Thermoelement Typ J 0 ... 150 °C weniger als 0,5 % v. Mb. 0 ... 1200 °C Thermoelement Typ K 0 ... 150 °C weniger als 0,5 % v. Mb. 0 ... 1350 °C Temperaturdrift 150 ppm/°C Ansprechzeit 300 ms 0 ... 99 % v. Mb Ausgang Aktiv 4 ... 20 mA max. Bürde 400 Passiv 4 ... 20 mA max. 30 V Schleifenspannung 0 ... 10 V max. Bürde 1 k Einstellung Interne Tasten Anzeige Internes LED Display Spannungsversorgung 18 ... 265 V AC/DC / 45 ... 65 Hz Leistungsaufnahme Weniger als 1,5 W Anschließbarer Kabelquerschnitt 1 ... 2,5 mm² Schutzkategorie 2 Isolation 2300 Veff max 60 s Schutzgrad IP30 Montage 35 mm Hutschienenmontage Betriebsbedingungen 0 ... 50 °C / nicht kondensierend Lagerbedingungen -20 ... 70 °C / nicht kondensierend Aufheizzeit ca. 15 min. Abmessungen 106 x 108 x 22,5 mm Gewicht ca. 150 g
