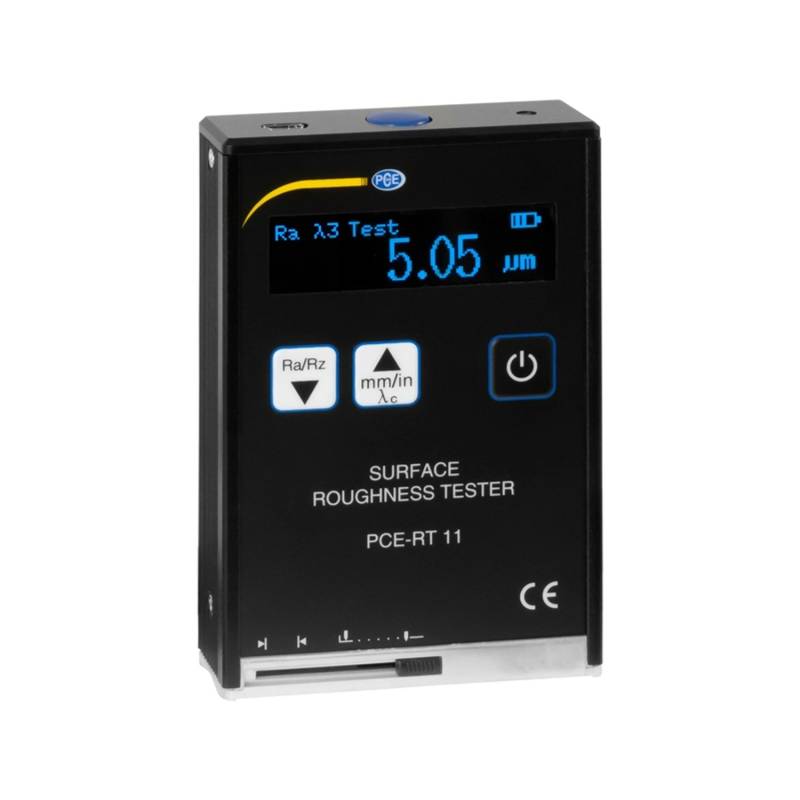

PCE Instruments Rauhigkeitsmessgerät RT 11

Produktbeschreibung

Rauhigkeitsmessgerät Das Rauhigkeitsmessgerät ist ein portables Messgerät für die Bestimmung der Rautiefe nach Ra, Rz, Rq und Rt in nur einem Gerät. Das kleine Rauhigkeitsmessgerät ist besonders für die schnelle Messung der Rauheit konzipiert worden. Die Rauheit (veraltet auch Rauhigkeit) ist ein Begriff aus der Oberflächenphysik, der die Unebenheit der Oberflächenhöhe bezeichnet. Das Rauhigkeitsmessgerät arbeitet nach dem gleichen piezoelektrischen Mikrotaster-Prinzip wie die hochgenauen Labormessgeräte. Das Rauhigkeitsmessgerät zeichnet sich durch einfache Handhabung sowie hohe Wiederholgenauigkeit aus. Nach Knopfdruck tastet der piezoelektrische Mikrotaster am Rauhigkeitsmessgerät die Oberfläche innerhalb weniger Sekunden ab und zeigt dann sofort digital entsprechend der vorgewählten Grenzwellenlänge (cut-off length) entweder den Wert Ra, Rz, Rq oder Rt an. Rz = gemittelte Rauhtiefe. Die gemittelte Rauhtiefe Rz ist das arithmetische Mittel aus den größten Einzelrauhtiefen mehrerer aneinandergrenzenden Einzelmessstrecken. Ra = arithmetischer Mittenrauhwert. Ra ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetische Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert. Rt = maximale Rautiefe. Die maximale Rautiefe Rt ist der Abstand zwischen dem höchsten und dem tiefsten Punkt der Messstrecke. Rq = Quadratischer Mittenrauwert. Rq ist der quadratische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l. Rq entspricht der Bezeichnung RMS (Root Mean Square). Rauhigkeitsparameter - Genauigkeit: ±15 % - Wiederholbarkeit: 12 % - Messbereich Rz, Rt: 0,1 ... 50 µm - Messbereich Ra, Rq: 0,05 ... 10 µm - Grenzwellenlängen (cut-off length): 0,25 mm, 0,8 mm und 2,5 mm - Gesamt-Abtaststrecke: 6 mm - Tastgeschwindigkeit: 1 mm / s - Tastsystem: Piezoelektrischer Taster - Tastdiamant: 10 µm ±1 µm Spitzenradius - Neigungswinkel: 90 ° (+5 ° oder -10 °) Display: OLED-Display Umgebungstemperatur: -20 ... +40 °C Luftfeuchte: 90 % Stromversorgung: 3,7 V Li-Ionen-Akku Ladezeit: 3 Stunden Abmessungen: 106 × 70 × 24 mm Gewicht: 200 g
