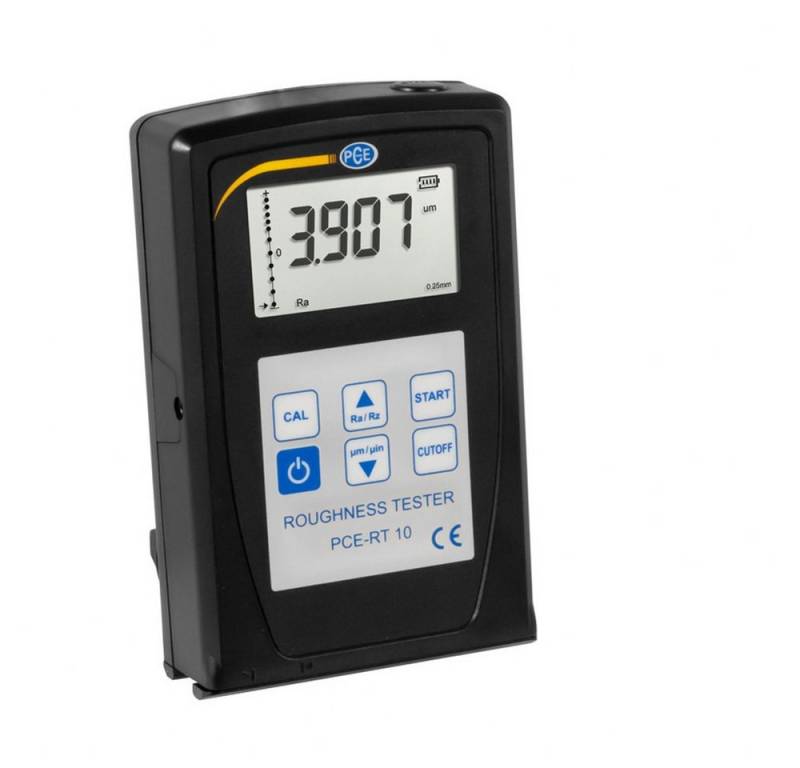

PCE Instruments Raumluft-Qualitätssensor Oberflächenprüfgerät PCE-RT 10

Produktbeschreibung

Das Oberflächenprüfgerät PCE-RT 10 ist klein, leicht und einfach zu bedienen. Mit dem integrierten Diamant-Sensor misst das Oberflächenprüfgerät die mittlere Rauheit Ra, sowie die gemittelte Rautiefe Rz. Dazu wird das Oberflächenprüfgerät auf der zu messenden Fläche platziert und der integrierte Diamantsensor fährt gleichmäßig darüber, um die Oberfläche abzutasten.

Die Messwerte werden anhand der Verschiebung des Sensors während der Messung bestimmt, welche über Induktion gemessen wird. Die Messergebnisse werden auf dem großen LC-Display vom Oberflächenprüfgerät angezeigt. Über die integrierte RS232C Schnittstelle kann das Oberflächenprüfgerät mit einem PC verbunden werden.  Ein entsprechendes Schnittstellenkabel mit PC-Software ist als Zubehör erhältlich. Das Oberflächenprüfgerät erfüllt die Anforderungen zur Rauhigkeitsmessung der gängigen ISO, DIN, ANSI und JIS Normen.

Normen GB/T6062, ISO4287, DIN4768, JIS B, ANSI46.1
Display LCD
Messbereich Ra, Rz

Messspanne
Ra: 0.05~10.00 µm
Rz: 0.1~50.0 µm

Messgenauigkeit ±15 %
Reproduzierbarkeit 10 %
Auflösung 0,001 / 0,01 / 0,1

Sensor
Radius des Sonde 10 µm
Sensormaterial Diamant
Messkraft der Sonde 16 mN(1.6gf)
Sondenwinkel 90º
Vertikaler Radius des Führungskopfes 48 mm
Maximale Verfahrlänge 12,5 mm / 0,5 inch
Cutoff länge(l) 0,25 mm, 0,8 mm, 2,5 mm

Messgeschwindigkeit
Probenahme bei Verfahrweg länge =, 0,25 mm,Vt =, 0,135 mm/s
Probenahme bei Verfahrweg länge =,0,8 mm, Vt =, 0,5 mm/s
Probenahme bei Verfahrweg länge =,2,5 mm,Vt =, 1 mm/s
Rückzugsgeschwindigkeit Vt =, 1 mm/s

Länge der Auswertung 1~2L Optional
Betriebsbedingungen Temp: 0 ~ 50 ºC
Luftfeuchtigkeit:&lt, 80 % RH
Spannungsversorgung 4 x 1.5 V AA (UM-3) Batterie
Abmessungen 128 x 80 x 30 mm
Gewicht 280 g
