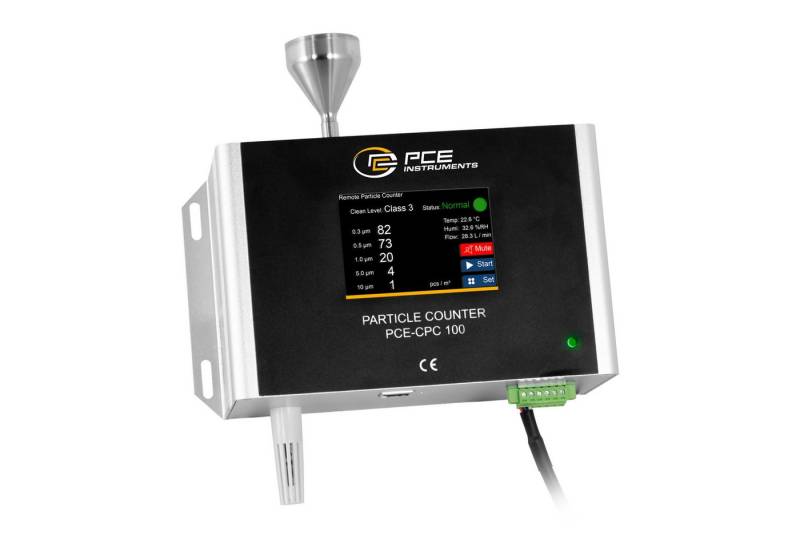

PCE Instruments Raumluft-Qualitätssensor PCE Instruments Reinraum-Partikelzähler PCE-CPC 100

Produktbeschreibung

Die Reinraumkontrolle ist essenziell für die Sicherstellung optimaler Arbeitsbedingungen in sensiblen Umgebungen wie Reinräumen. Ein zentraler Bestandteil dieser Kontrolle ist der Partikelzähler. Die Aufgabe vom Partikelzähler ist es, die Partikelkonzentration in der Luft zu überwachen und sicherzustellen, dass sie innerhalb der vorgegebenen Grenzwerte bleibt. Bei der Festinstallation von diesem Reinraum-Partikelzähler müssen mehrere Faktoren berücksichtigt werden. Zunächst ist die Auswahl des Standorts entscheidend, um eine repräsentative Messung zu gewährleisten. Der Reinraum-Partikelzähler sollte an einer Stelle platziert werden, an der die Partikelkonzentration typischerweise hoch ist oder kritische Prozesse stattfinden.

Der Reinraum-Partikelzähler ermöglicht eine präzise Echtzeitmessung im Bereich von 0,3 μm bis 10 μm, um ein umfassendes Bild der Luftqualität zu vermitteln. Die Ergebnisse werden in zwei Einheiten präsentiert, wahlweise in Anzahl pro 28,3 Liter oder Anzahl pro Kubikmeter. Die Luftprobenahme erfolgt durch eine interne Pumpe. Wenn die Partikel die Lichtquelle (Laser) passieren, kommt es zur Lichtstreuung, das gestreute Licht wird durch einen photoelektrischen Wandler in ein elektrisches Signal (Impuls) umgewandelt, und je größer die Partikel sind, desto größer ist das Impulssignal.

Des Weiteren spielen die Messkanalgrößen eine wichtige Rolle. Ein Reinraum-Partikelzähler verfügt über verschiedene Kanäle, um Partikel unterschiedlicher Größen zu erfassen. Typische Messkanalgrößen liegen im Mikrometerbereich, da viele in Reinräumen relevante Partikel dieser Größenordnung angehören. Die Festinstallation vom Partikelzähler erfordert eine sorgfältige Integration in das bestehende Überwachungssystem des Reinraums. Dabei müssen Aspekte wie Kalibrierung, Datenaufzeichnung und Alarmfunktionen berücksichtigt werden, um eine zuverlässige Überwachung zu gewährleisten.

Der Reinraum-Partikelzähler bietet nicht nur eine optische, sondern auch eine akustische Alarmfunktion. Für jeden Kanal können Schwellwerte gesetzt werden, sobald die vordefinierten Schwellwerte überschritten werden, warnt der Reinraum-Partikelzähler. Die Integration von Modbus und MQTT gewährleistet eine nahtlose Einbindung in bestehende Netzwerke und ermöglicht eine effiziente Datenkommunikation. Die Probenentnahmezeit kann von 1 bis 10 min und die Pausenzeit von 1 bis 1000 min eingestellt werden.


technische Details:

Feuchte relativ
Messbereich 0 % ... 100 %
Auflösung 0,1 %
Genauigkeit ±2 % v.Mw.
Partikel
Messbereich 0 Partikel/28,3 l ... 1000000 Partikel/28,3 l
Messkanalgrößen 0,3, 0,5, 1,0, 5,0, 10
Zähleffizienz 50 % @,0.3 μm , 100 % @,≥0.5 μm (bei 25±2 ℃, 50±10 % r.F.)
Durchflussmenge 28,3 l/min
Temperatur
Messbereich -40 °C ... +,125 °C
Auflösung 0,1 °C
Genauigkeit ±0,2 °C (innerhalb 5 ... 60 °C)
Allgemeine technische Daten
Display Typ Touch Display
Displaygröße 3,5 Zoll
Display Aktualisierungsrate 1 x pro Sekunde
Schnittstelle RS485, Ethernet
Sensor Laser-Streulicht
Ansprechzeit 8 s
Menüsprache Englisch, Chinesisch
Schutzklasse (Gerät) IP30
Spannungsversorgung 24 VDC, 5 A
Steckertyp Schutzkontaktstecker
Gewicht 1495 g
Tiefe 87 mm
Weitere Abmessungen Schlauch: Innendurchmesser: 10 mm / Länge: ca. 3 m
Betriebsbedingungen 0 ... 45 °C , 0 ... 95 % r.F44
Lagerbedingungen -20 ... 60 °C , 0 ... 95 % r.F33
