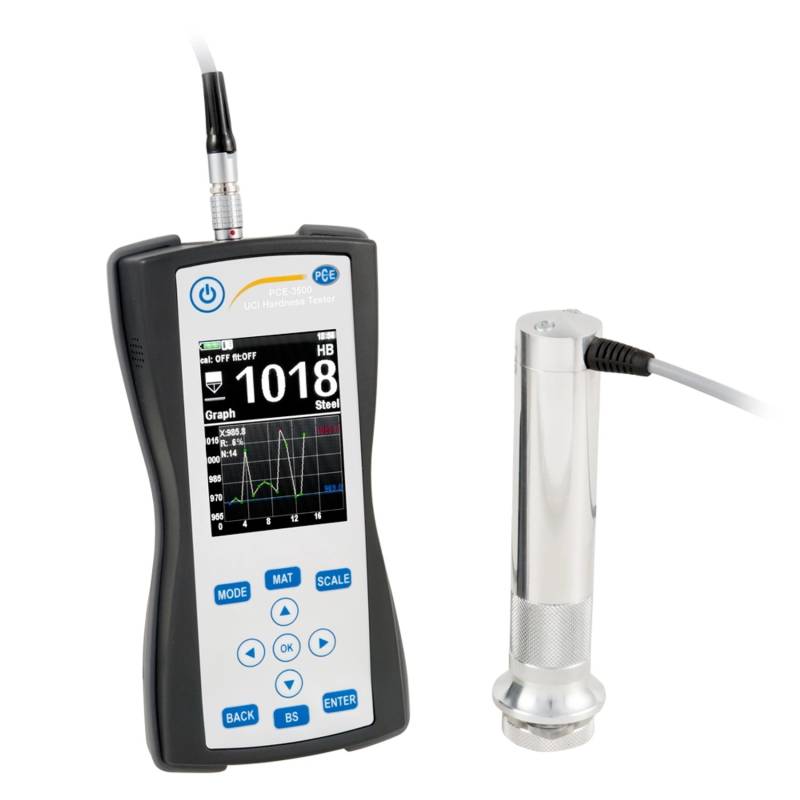

PCE Instruments Ultraschall Härteprüfgerät 3500

Produktbeschreibung

Produktbeschreibung des UCI Härtemessgeräts PCE-3500 Das UCI Härtemessgerät PCE-3500 ermöglicht zerstörungsfreie Härtemessungen an metallischen Bauteilen nach dem Ultrasonic-Contact-Impedance Verfahren. Ein Vickers-Diamant an der Prüfsonde mit Eigenresonanz regt dabei die Oberfläche an. Durch Aufdrücken der Sonde wird die Schwingfrequenz je nach Oberflächenhärte und Werkstoff-E-Modul gedämpft. Die Frequenzverschiebung ermöglicht die präzise Bestimmung der Oberflächenhärte unter Berücksichtigung einer Werkstoffkennlinie. Das UCI Härtemessgerät arbeitet zerstörungsfrei, hinterlässt jedoch einen mikroskopisch kleinen Eindruck, der normalerweise nicht sichtbar ist. Dank der geringen Eindringtiefe des Vickers-Diamanten eignet es sich besonders für randschichtgehärtete Bauteile wie beim Nitrieren oder Induktionshärten. Typische Anwendungen finden sich in Stanzwerkzeugen, Pressen, dünnwandigen Bauteilen, Zahnrädern, Turbinenschaufeln, Nockenwellen und Schweißnähten. Das Gerät bietet auch Flexibilität durch wechselbare Sonden mit verschiedenen Anpresskräften. Nach der Härtemessung zeigt das UCI Härtemessgerät PCE 3500 verschiedene Statistikwerte wie Min./Max. und Durchschnittswerte an. Es ermittelt Standardabweichung und weitere Koeffizienten, ermöglicht die Darstellung eines Histogramms und speichert die Messdaten intern zur späteren Auswertung über Software. Messbereich: 230 ... 940 HV 20 ... 70 HRC 90 ... 650 HB 370 ... 1740 MPa Messgenauigkeit: +/- 3 % HV +/- 1,5 HRC +/- 3 % HB Messsonden: 50 N UCI-Sonde (optional 10 N UCI Sonde) Härteskalen: HRC, HB, HV, HRB, HL, MPA Materialien: UCI: Stahl ferromagnetisch Leeb: Stahl, Gusseisen, Edelstahl, Aluminium, Bronze Prüfkörper: 136 ° Vickers Diamant Messrichtung: 360 ° Mindestmaterialdicke: 1 mm nur UCI Sonde Anzeige: hintergrundbeleuchtetes, graphisches Farb-LCD Messfunktionen: Einzelmessung, Min./Max./Durchschnittswert, Anzahl der Messungen, Mittelwertbildung, Standardabweichung, Variationskoeffizient, Histogramm, Smart Mode (filtert Ausreißer) Speicher: SD-Karte Schnittstelle: USB Umgebungsbedingungen: -20 ... +40 °C; 30 ... 80 % r.F. Stromversorgung: 6 V (3 x AA Batterien) Betriebsdauer: ca. 10 Stunden Abmessungen: 160 x 75 x 30 mm Schutzart: IP 54 Gewicht: 300 g ohne Sonde
