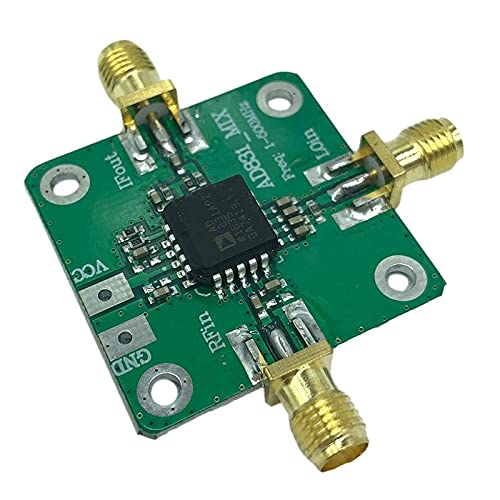

PPcdfre AD831 Hoch Frequenz HF Mischer Modul 500MHz Bandbreite HF Frequenz

Produktbeschreibung

1 Verschiebungserkennung in der Ultraschallbildgebung und anderen Anwendungen 2. AD831 bietet einen - dritter Ordnung von +24 dBm, der -10 dBm LO-Leistungsaufnahme erreichen kann. Es benötigt keine Hochleistungs-LO-Treiber und es gibt keine entsprechenden Abschirmungs- und Isolationsprobleme. Daher kann es im Vergleich zu passiven Mischern die Systemleistung verbessern und die Systemkosten senken. . 3. Der Mischer ist für die Stromversorgung über ein einziges Netzteil ausgelegt und die HF-, IF- und LO-Anschlüsse verfügen über DC-Isolationskondensatoren für eine einfache Verwendung. Die Betriebsfrequenz der RF- und LO-Eingänge kann bis zu 500 MHz betragen. Der -Ausgang ist ein Single-Ended-Spannungsausgang. Es hat eine Ausgangsbandbreite von 250 MHz. 4. Ein einzelner Widerstand zwischen den Pins OUT und FB wird verwendet, um die Verstärkung einzustellen. Der Verstärker hat niedrige DC-Offset-Eigenschaften, er für DC-Kopplungsanwendungen wie DC-Basisband-Frequenzumsetzung und Quadratur-Amplituden-Demodulation verwendet werden kann 5. Mit dem Ausgangsverstärker des Mischers und der Quellimpedanz beträgt die SSB-Rauschzahl des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern hat AD831 keine Einfügungsdämpfung, keinen externen Duplexer und keine passive Terminierung. AD8362 hat Arbeitsmodi: Leistungsmessung und Controller. In Abbildung 1 sind im Leistungsmessmodus VOUT und VSET
