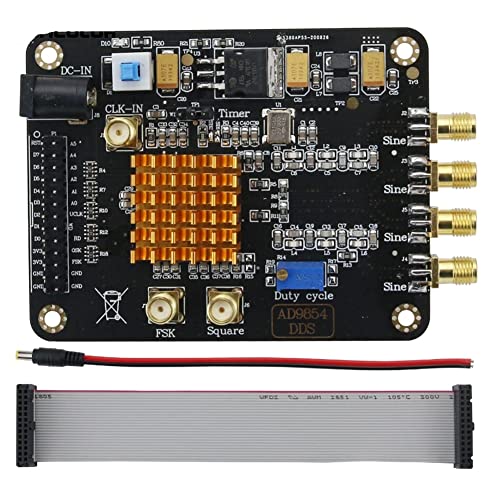

Paaruter AD9854 Signalgeneratormodul Hochgeschwindigkeits-DDS- Signalquelle Sinus-/Rechteckwellen-Signalgenerator

Produktbeschreibung

Der digitale Frequenzsynthesizer AD9854 ist ein hochintegriertes Gerät, das fortschrittliche DDS-Technologie und eingebaute Hochgeschwindigkeits-Hochleistungs-Quadratur- verwendet, um einen digital programmierbaren 1- und Q-Frequenzsynthesizer zu bilden. Unter Verwendung einer Präzisionstaktquelle als Referenz kann der AD9854 hochstabile Frequenzphasen-, amplitudenprogrammierbare Sinus- und Kosinusausgänge erzeugen und kann als agiler L0 in Kommunikation, Unterstützt externen FSK-Signaleingang, leistungsstarken DDS-Sinussignalgenerator, elliptischen Filter hoher Ordnung, rauscharmen Spannungsregler-Chip usw.Anwendbar auf Frequenzsignalerzeugung, Sinuswelle, Rechteckwellensignalerzeugung, Sensoranregung. Radar und vielen anderen Anwendungen verwendet werden.Der innovative Hochgeschwindigkeits-DDS- bietet eine Frequenzauflösung von 48 Bit (bei 300 MHz SYSCLK beträgt die Abstimmauflösung 1 μHz). Die Beibehaltung von 17 Bit stellt sicher, dass das Gerät über einen hervorragenden störungsfreien Dynamikbereich (SFDR) verfügt. Signaleigenschaften: Die Sinuswellen-Rechteckwelle hat keinen Kopplungsausgang; der Ausgang hat einen eigenen DC-Anteil. Wenn es an das Hochfrequenzgerät angeschlossen ist, fügen Sie bitte einen DC-Blocker hinzu, oder Sie können es direkt mit einem Oszilloskop messen. Rechteckwellen-Arbeitszyklus einstellbarer Bereich 5%-95% Spezifikation:Modell: AD9854.Typ: digitale Synthesefrequenzquelle.Stromversorgung: DC7-9V.Strom: 650 mA (MAX); Ruhestrom 90mA (TYP) normaler Antriebsstrom 620mA (TYP).Kommunikationsprotokoll: SPI parallel
