RF -Testmodul, Frequenz -Testplatine Demo Kit Nano VNA RF Test Modul Board Filter Filter Dämpfungsmodul für Lernvektor -Netzwerkanalysator

Produktbeschreibung

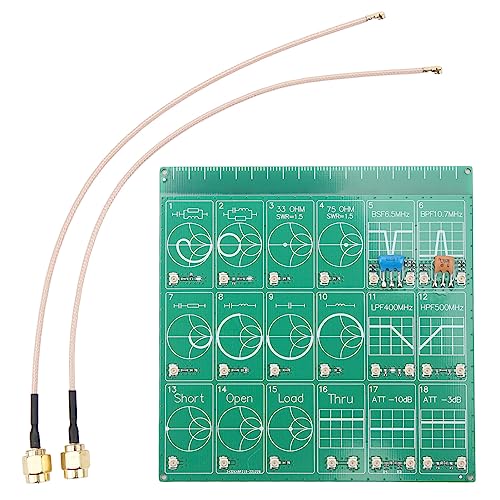

Demo-Kit für VNA-Tests: Das VNA-Testboard-Demo-Kalibrierungsboard dient zum Erlernen der Verwendung von Vektornetzwerkanalysatoren und Antennenanalysatoren für Testkalibrierungszwecke und enthält R-, L-, C- und Kombinationsschaltungen, Leerlauf-Kurzschluss- und Lastkalibrierungsschaltungen, Dämpfungsschaltungen Schaltungswiderstand und Notch -Filter: Parallelschaltung der RLC -Serie, 33 -Ohm -Widerstand, SWR -Stehwelle = 1,5, 75 Ohm Widerstand, SWR Stehwelle = 1,5, BSF -Keramikfilter, Mittelfrequenz 6,5 MHz, BPF -Keramikfilter, Zentrum Frequenz 10,7 MHzzz Leitungskapazitätsinduktivitätsfilter: RC -Serienschaltung, LC -Serienschaltung, Kapazität, Induktivität, LPF -Selbstveranstaltung mit einer 3 -dB -Bandbreite von 400 MHz, selbstgemachten Hochpassfilter mit einer 3DB -Bandbreite von 500 MHz Kalibrierungsschaltung und Dämpfungsschaltung: Kurzschluss-Kalibrierungsschaltung, Leerlauf-Kalibrierungsschaltung, 50-Ohm-Last-Kalibrierungsschaltung, Durchgangsschaltung, 10-dB-Dämpfungsschaltung, 3-dB-Dämpfungsschaltung Paketliste: Das Paket ist 1 x RF -Testerplatine, 2 x 20 cm / 7,9in -Adapterkabel enthalten. Jedes Modul im Kit wird sorgfältig für seine Zuverlässigkeit und die Praktikabilität ausgewählt, um eine lange Lebensdauer für das Board zu gewährleisten, wodurch Sie großartige Erfahrung nutzen,
