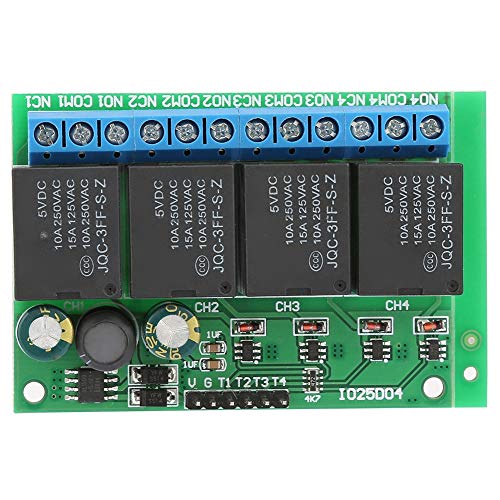

Relaismodul, 4-Kanal-Flip-Flop-DC 12V Bistabil Selbstsperrendes Relaismodul Niedrigpuls-Trigger-Relais 6-24VDC

Produktbeschreibung

Arbeitsspannung: DC 6-24 V; Arbeitsstrom (12 V): 1 Relais 37 mA, 2 Relais 73 MA; 3 Relais 110 MA; 4 Relais 146 MA; Standby-Strom (12 V): 2 mA; Laststrom: 250 V / 10 A Wechselstrom, 30 V / 10 A strom MODUL-SCHNITTSTELLE: 1.VCC: Positive Stromversorgung (VCC) 2. GND: Negative Stromversorgung (GND) 3. T: Niedriger Impulsausl?ser; Relaisausg?nge: 1. NEIN: normal offene Relaisschnittstelle 2. COM: Common Interface Relays 3. NC: normal geschlossene Relaisschnittstelle USE 1: Standard? ?ig ist das Relais freigegeben, dr¨¹cken Sie den Ausl?ser, ziehen Sie das Relais, dr¨¹cken Sie erneut, geben Sie das Relais frei, dr¨¹cken Sie die dritte Taste, ziehen Sie das Relais und so weiter. USE 2: Standard? ?ig ist das Relais freigegeben, der MCU-Ausgang niedrig (0,3-1 Sekunden), der Relaiszug, erneut niedrig, der Relaisausl?ser, der dritte niedrig, der Relaiszug usw. TYPISCHE ANWENDUNGEN: Automobilelektronik, Motor, LED, Smart Home, Notbeleuchtung, MCU-Entwicklungsboard
