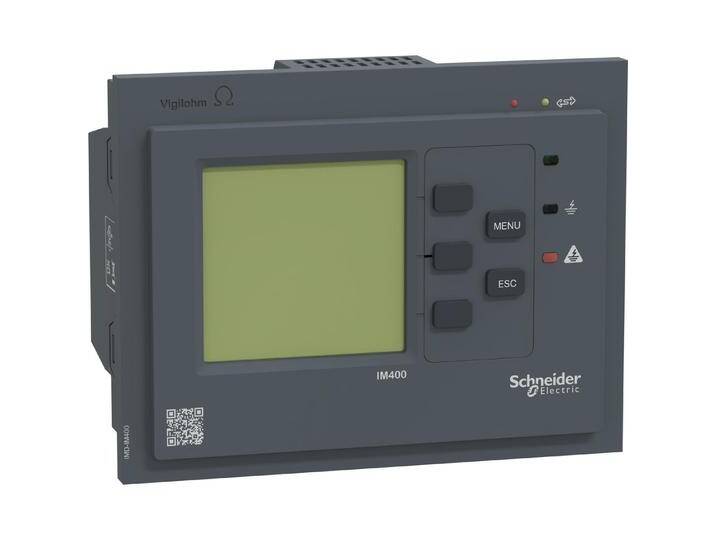

Schneider Electric VIGILOHM IM400 110, 440V AC IMD-IM400, Relais

Produktbeschreibung

Das Schneider Electric VIGILOHM IM400 ist ein hochmodernes Isolationsüberwachungsgerät (IMD), das speziell für die Überwachung von ungeerdeten Energieversorgungen in IT-Systemen entwickelt wurde. Dieses Gerät gehört zur renommierten Vigilohm Reihe und erfüllt die aktuellen Installations- und Produktnormen. Es ist ideal für die Überwachung von großen und gestörten AC-, DC- und ACDC-Systemen geeignet.

Das IM400 misst den Netzisolationswiderstand durch die Einspeisung eines niederfrequenten Wechselstroms zwischen Netz und Erde. Die Konfiguration erfolgt benutzerfreundlich über den HMI-Bildschirm oder den Kommunikationsanschluss, wobei verschiedene Einstellungen wie Netzwerktyp, Alarm- und Voralarmschwellen sowie Alarmverzögerungen von 0 bis 7200 Sekunden individuell angepasst werden können. Das Gerät überwacht Netzwerke bis zu 830 VAC und 480 VDC, mit einer maximalen Kapazität von 500 Mikrofarad.

Der klare Schwarz-Weiss-Bildschirm zeigt präzise den Isolationswiderstand von 10 Ohm bis 10 Megaohm sowie die Kapazität und temporäre Fehler an. Ein automatischer Test wird alle 5 Stunden durchgeführt, um die Funktionsfähigkeit sicherzustellen. Bei einem Erdschluss wird über das IMD-Ausgangsrelais ein Alarm ausgelöst, der sich automatisch zurücksetzt, sobald der Fehler behoben ist.

Das Gerät kann mit einer Spannungsquelle von 110 VAC bis 440 VAC oder 110 VDC bis 440 VDC betrieben werden und ist für den bündigen Einbau in Schaltschranktüren konzipiert. Mit einer Schutzart von IP5 auf der Frontseite und IP20 auf der Rückseite bietet das IM400 zuverlässigen Schutz. Zudem ist es mit einer RS485-Kommunikationsschnittstelle ausgestattet, die das Modbus-Protokoll unterstützt.

Maße: Breite: 159 mm, Höhe: 123 mm.
