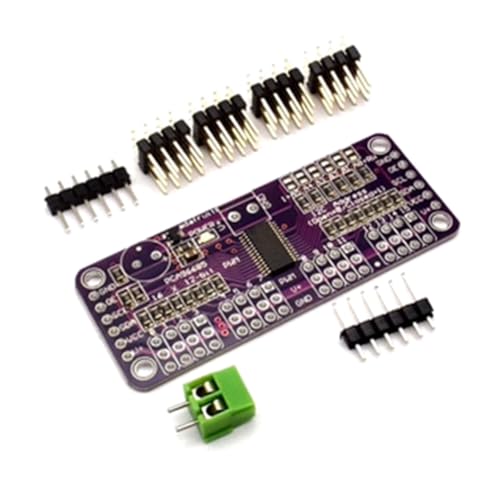

Sefdrert MCU-PCA9685 16-Kanal-Servo-Treiber 12-Bit Fm+I2C-Bus-PWM-Controller Servo-Steuermodul

Produktbeschreibung

1. MHz Fast Mode Plus-kompatible I2C-Busschnittstelle mit 30 mA hoher Antriebsfähigkeit auf SDA zum Antrieb hochkapazitiver ; Jeder LED-Ausgang kann 4096 Stufen (12 Bit) linear programmierbarer Helligkeit von komplett aus (Standard) bis zur Helligkeit erreichen. 3. Der Ausgangszustand kann so programmiert werden, dass er sich bei einer Antwort oder einem Stoppbefehl ändert, um alle Ausgänge gleichzeitig zu aktualisieren oder den Ausgang für zu aktualisieren (Standard ist "Änderung des Stoppbefehls"). Low-aktiver Ausgangsaktivierungs-Eingangspin, wenn dieser Pin hoch ist, kann der LED-Ausgang auf 0, 1 oder hohe Impedanz programmiert werden (Standard ist hohe Impedanz beim Einschalten). 2. 16 Push-Pull-Ausgänge (nehmen 25 mA Senkenstrom auf und liefern 10 mA Quellenstrom bei 5 V), die per Software als Open-Drain-LED-Ausgangsauswahl programmiert werden können (Standard ist Push-Pull), ohne Eingangsfunktion. 4. 6 Hardware-Adresspins ermöglichen den Anschluss von 62 PCA9685-Geräten an denselben I2C-Bus. Die LED-Ausgangsfrequenz (alle LEDs) beträgt normalerweise 40 Hz bis 1000 Hz (bei einem Oszillator von 25 MHz beträgt der Standardwert des Prescaler-Registers 1EH, was eine Bildwiederholfrequenz von 200 Hz ergibt).
