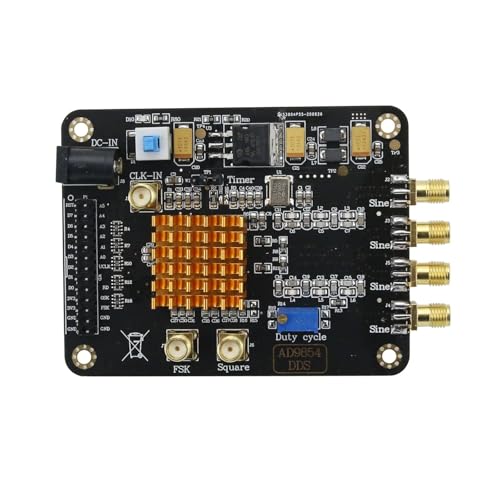

Signalgeneratormodul Hochgeschwindigkeits-DDS-Modul Signalquelle Sinus-/Rechteckwellen-Signalgenerator

Produktbeschreibung

Signaleigenschaften: Die Sinuswelle-Rechteckwelle hat keinen Kopplungsausgang; Der Ausgang verfügt über einen eigenen Gleichstromanteil. Wenn es an ein Hochfrequenzgerät angeschlossen ist, fügen Sie bitte einen DC-Blocker hinzu oder messen Sie es direkt mit einem Oszilloskop. Rechteckwellen-Arbeitszyklus, einstellbarer Bereich von 5 % bis 95 %. Maximaler Hauptfrequenzausgangs-Sinussignalbereich: 1 Hz–120 MHz. Maximaler Rechteckfrequenz-Ausgangs-Rechtecksignalbereich: 1 Hz–50 MHz; Eine Eingangsimpedanz des Oszilloskops über 50 MHz erfordert 50 Ohm. Ausgangsamplitude: Sinuswelle 540 mVpp (MAX), Rechteckwelle 3,3 Vpp; Die Amplitude der Sinuswelle nimmt mit zunehmender Frequenz ab, die Form der Rechteckwelle ändert sich mit zunehmender Frequenz.
