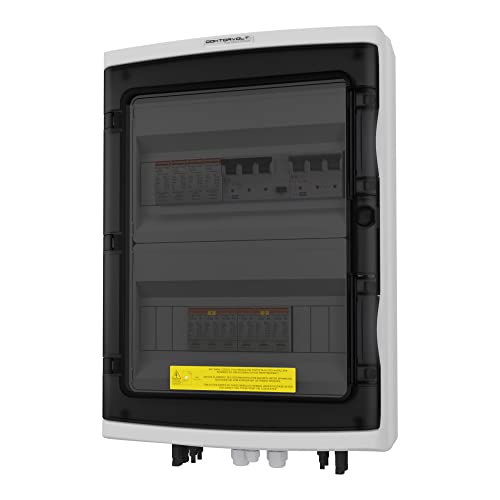

Solar Anschlusskasten AC DC 1000V 2-String B16 25A 300mA Mersen Photovoltaik PV Überspannungsschutz Blitzschutz Doktorvolt

Produktbeschreibung

Für den Schutz von kristallinen Modulen auf der DC -Seite konzipiert. Mit hochwertigen Komponenten im Bereich des Stromschutzes ausgestattet. Für den DC -Überspannungsschutz werden zwei Überspannungsableiter verwendet, die sich durch hohe Leistung und Schutzklasse T1 T2 auszeichnen. AC Kabelschutz: Überspannungsschutz AC: STPT12-12K275V-4P; Nennspannung Un: 230 / 400 V; Schutzklasse: T1, T2; Prüfstrom In: 20kA; Maximalstrom Imax: 50kA; Spannungsschutzniveau: Up < 1,3kV; Zertifikate: CE, EN/IEC 61643 Schutz von DC-Verbindungen: Überspannungsschutz DC: 2x STPT12-5K1000V-YPV; max. Arbeitsspannung Un: 1000V DC; maximale Arbeitsspannung Uc: 1060V DC; Schutzklasse: T1 T2; Prüfstrom In: 20kA; Maximalstrom Imax: 40kA; Spannungsschutzniveau: Up < 2kV; Anzahl der DC-Kreise (Strings): 2; Zertifikate EN 50539-11, IEC 61643-31 Fi-Schalter SEZ 25A 300mA 4P Typ A RCCB; LS-SchalterSEZ Typ S B16A 3P 10kA; Verdrahtung: Solarleitung 1x6mm2 0,6/1kV BiT 1000 (schwarz), 1x6mm2 0,6/1kV BiT 1000 (rot); Leitungskabel H07V-K 16mm2 (gelb-grün), H07V-K 4mm2 (blau), H07V-K 4mm2 (schwarz) Solarsteckverbinder 4x weiblich 4x männlich (zusätzlicher Satz im Lieferumfang enthalten) ; Klassifizierung ETIM 5.0 EC002635, ETIM 6.0 EC002635; Nennspannung 1000 V AC/DC; Bemessungsstoßspannung 8 kV; Schutzart IP67
