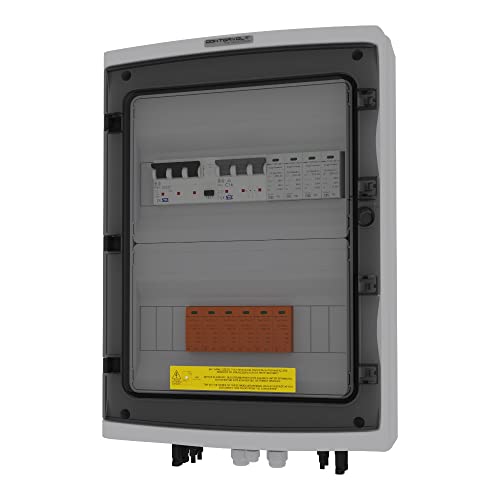

Solar Anschlusskasten AC DC 1000V B16A 2 Strings IP65 Überspannungsschutz Photovoltaik PV Blitzschutz Solarsteckverbinder Doktorvolt

Produktbeschreibung

Für den Schutz von kristallinen Modulen auf der AC DC -Seite konzipiert. Mit hochwertigen Komponenten im Bereich des Stromschutzes ausgestattet. Für den AC DC -Überspannungsschutz werden zwei Überspannungsableiter verwendet, die sich durch hohe Leistung und Schutzklasse T1 T2 auszeichnen. Montage: Aufputz; Schutzart: IP65; Nennspannung des Gehäuses: 1000V; Abmessungen: 420 x 290 x 130 mm; Gehäuseabmessungen mit PG-Verschraubungen: 455 x 290 x 130 mm; Gehäusematerial: Technopolymer; Türmaterial: Polycarbonat; Gehäusefarbe: grau RAL 7035; Schraubenmaterial: Edehlstahl; Dichtungsmaterial: Gummi EPDM; Kabelverschraubung 1x PG-11, 1x PG- 21 AC DC Absicherung: Überspannungschutz: 1x 4P B+C 7kA 20-50kA AC, 2x SPD 3P C 20-40kA DC; max. Betriebsspannung Un: 320V AC, 1000V DC; max. Betriebsspannung Uc: 1060V DC; Schutzklasse T1 T2 AC, T2 DC; Prüfstrom In: 20 kA; max. Strom Imax: 50 kA AC, 40 kA DC; Spannungsschutzstufe: Up < 1,5 kV AC, Up < 2kV DC; Stringanzahl: 2 Solarsteckverbinder: 4x weiblich 4x männlich (zusätzlicher Satz von Solarsteckern im Lieferumfang enthalten); Betriebsspannung: 1000 V AC/DC; Impulsspannung: 8 kV; Schutzart IP67 Fi-Schalter: SEZ 25A 300mA 4P Typ A RCCB; Leitungsschutzschalter: SEZ Typ S B16A 3P 10kA; Verkabelung: H07V-K Leitung 16 mm2 (gelb-grün), H07V-K Leitung 4 mm2 (blau), H07V-K Leitung 4 mm2 (schwarz), Solarleitung 1x6mm2 0,6/1kV BiT 1000 (schwarz), Solarleitung 1x6mm2 0,6/1kV BiT 1000 (rot) CE
