MITEE BITE Spannpratze Niederzug für Spannvorrichtung T Nut 14 MITEE-BITE

Produktbeschreibung

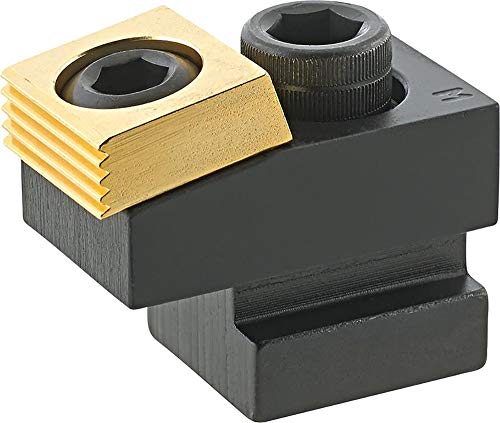

Niederzug-Spannpratze mit Exzenterschraube Maß B: 28,4 mm Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Ausführung: Mit vergütetem T-Nutstein und gehärteter Klemmscheibe. Anwendung: Die Klemmscheibe kann so gedreht werden, dass mit der glatten Seite bereits bearbeitete Werkstücke beschädigungsfrei geklemmt werden. Zudem können mit der gezahnten Kante Sägeteile, Schmiedeteile oder Gussteile gespannt werden. Durch den Niederzugeffekt wird das Werkstück auf die Unterlage gedrückt. Die Klemmscheibe passt sich der Winkellage des Werkstücks an, somit lassen sich auch nicht rechtwinklige Werkstücke klemmen. weitere Info's Nutenbreite: 14 mm Maß A: 50 mm
