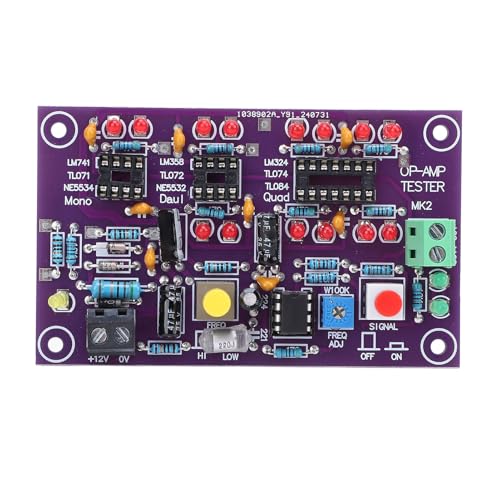

Stylebest Operational Amplifier -Testmodulplatine, Operational Amplifier Test Board OP -AMP -Testmodul für Ein Einzelnes Doppel -Quad -DC12V -T2 -Tester

Produktbeschreibung

Testobjekt: Dies ist ein OP -AMP -Tester, mit dem gemeinsame Chips für ein Op -AMP (MONO), Double Op Amp und Quad -OP -AMP testen können. Die Leiterplatte kann bestimmen, ob das IC zur Verstärkung verwendet werden kann, und die Umwandlungsrate des Chips kann grob beurteilt werden. Sie können niedrige Geschwindigkeitschips erkennen, die in der Verkleidung von als Hochgeschwindigkeits -Chips Ausgangsmodus: Für Hochgeschwindigkeits -OP -Verstärker kann es normal ausgeben, wenn ein hohes und niedriges Quadratsignal als entsprechende rote LED- und grüne LED -Synchronisation eingeht (200 kHz oder hell (10 Hz)). Ausgangsanzeige: Für den AMP mit niedriger Geschwindigkeit kann das Ausgangsende beim Eingangsquadrat die Ausgangswellenform nicht vervollständigen, wie durch die entsprechende rote LED nicht beleuchtet werden kann, nur ein oder zwei sind nicht beleuchtet. Nur wenn das Niederfrequenzsignal eingeht, kann normal ausgegeben werden und die entsprechende rote LED am Ausgangsende kann mit der grünen LED synchron blinken Teststrom: Ein Testterminal wird an der Karte bereitgestellt, um den statischen Strom des Operationsverstärkers unter plus oder minus 5 -V -Stromversorgung zu testen. Durch die statische Stromgröße können Sie auch einige Eigenschaften des Betriebsverstärkers verstehen und das Modell unterscheiden Stabile PCB: Operational Amplifier Test Board Adpot Stabiles PCB -Material, besitzt eine hervorragende Wartbarkeit und Austauschbarkeit, können Sie versichert, um die Verwendung zu verwenden
