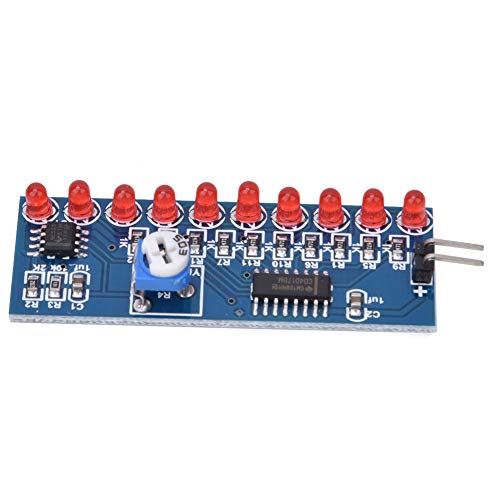

Lauflicht Modul,Diy Electronic Kit,Suit Module Portable Red Learning 2 Stück Ne555 + Cd4017 Led Chaser Water Flowing Light Module Diy Kit Electronic Circuit

Produktbeschreibung

Die Ladezeit beträgt: 0,695 (R2 + R3 + R4) C1, die Entladezeit beträgt: 0,695 (R4 + R3) C1, R4 kann eingestellt werden, um die Ausgangsfrequenz des Oszillators zu steuern, und das Taktoszillationssignal von NE555 ist kontinuierlich zum 14. Pin von CD4017 hinzugefügt. Geschwindigkeit einstellbar Stellen Sie den R4 ein, um die Strömungsgeschwindigkeit des LED-Lichts einzustellen. An den 10 Ausgängen des CD4017 sind zehn LEDs angeschlossen. Wenn die 10 Ausgänge des CD4017 unter der Wirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, werden D1 D10 nacheinander beleuchtet, um einen Wasserlichteffekt zu erzeugen. Zehn LEDs sind mit den 10 Ausgängen des Cd4017 verbunden. Wenn die 10 Ausgänge des Cd4017 unter der Wirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, werden D1 D10 nacheinander beleuchtet, um einen WaterLight-Effekt zu bilden. 10 LED Zehn LEDs werden an die 10 Ausgänge des CD4017 angeschlossen. Wenn die 10 Ausgänge des CD4017 unter der Wirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, werden D1 D10 nacheinander beleuchtet, um einen Wasserlichteffekt zu erzeugen.
