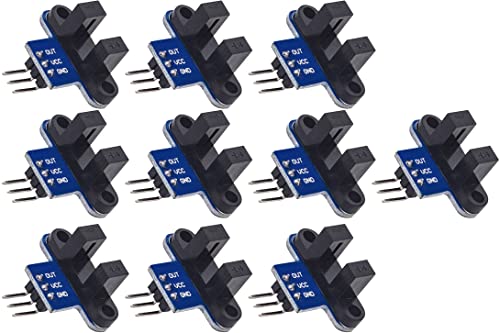

TECNOIOT 10 Stück IR-Infrarot-geschlitzter optischer Geschwindigkeitsmesssensor-Erkennungs-Optokoppler

Produktbeschreibung

【OPTIONALE IR-GESCHWINDIGKEIT】☆☆☆ Optokopplermodul zur Erkennung des geschlitzten optischen Geschwindigkeitsmesssensors mit Infrarot. Die Spaltlichtschranke besteht aus einer Infrarot-Leuchtdiode und einem NPN-Fototransistor mit einer Spaltbreite von 5,9 mm. Solange das nicht transparente Objekt den Slot-Typ passiert, kann es aktiviert werden (mit dem Store-Encoder-Rad verwendet werden), um einen niedrigen TTL-Pegel zu erzeugen. 【Technische Daten】 ✔ Betriebsspannung: 3,3V-5V ✔ Ausgabeformat: digitaler Schaltausgang (0 und 1) ✔ Wenn VCC und GND verbunden sind, leuchtet die Signalanzeige des Moduls. ✔ Beim Einfrieren ist der OUT-Ausgang niedrig und die Signalanzeige ist aus. ✔ Das OUT-Modul kann mit dem Relais verbunden werden, um einen Endschalter und andere Funktionen zu bilden, und kann auch mit dem aktiven Summermodul verbunden werden, um einen Alarm zu bilden. 【Programmierung】 ✔ Die OUT-Ausgangsschnittstelle kann direkt mit dem IO-Port der MCU verbunden werden. ✔ Wird normalerweise mit einem externen Interrupt verbunden, um zu erkennen, ob der Sensor eine Okklusion hat. ✔Zum Beispiel kann das Encoderrad des Motors die Motordrehzahl erkennen. ✔Der OUT-Port des Geschwindigkeitsmessmoduls ist mit dem externen Interrupt-Port der MCU verbunden. Wann immer Infrarotstrahlen geleitet werden, handelt es sich um einen externen Puffer. 【Messung】✔Messentfernung: Der Ausgang des Geschwindigkeitssensors ist ein Impulssignal, ein Impuls wird einmal unterbrochen; Der Infrarotstrahl ist schwach, wenn er aktiviert ist, also setzen wir den Interrupt auf den Low-Level-Touch-Modus. ✔ Geschwindigkeitsmessung: Gemäß der Idee der Entfernungsmessung verwenden wir einen MCU-Timer, um die Anzahl der in einer Sekunde empfangenen externen Interrupts zu berechnen. 【Vorsichtsmaßnahmen】 ✔ Richtige Verkabelung! Vertauschen Sie nicht Plus und Minus, damit die elektronischen Komponenten der Platine verbrannt werden. ✔ Arduino-Lesegeräte müssen den MCU-E/A-Port in den Eingabe-/Empfangsmodus versetzen; andernfalls sind sie nicht verfügbar. ✔Andere MCUs oder fortschrittlichere Steuerplatinen müssen auf den Eingabe-/Empfangsmodus eingestellt werden, wenn der E/A-Port auf den Eingabe-/Ausgabemodus eingestellt werden muss, ✔sonst kann er nicht verwendet werden.
