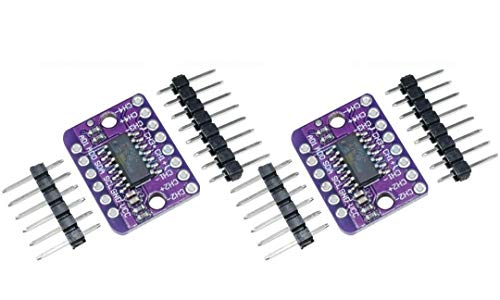

TECNOULAB 2 Stück MCP3424 I2C ADC-4 Kanal 2,7 V-5,5 V hochpräzises digitales Konvertierungsmodul

Produktbeschreibung

【MCP3424】☆☆☆Das Modul integriert den A/D-Wandlerchip MCP3432. Der MCP3424 ist eines der Mitglieder der MCP342X-Serie rauscharmer, hochpräziser 18-Bit-Delta-Sigma-Analog-Digital-Wandler (A/D). Seine Funktion ist: Selbstkalibrierung der internen Kompensation und Verstärkung für jede Umwandlung.☆☆☆ ✔Brückenerkennung für Druck, Spannung und Kraft; ✔Waage ✔Batterieladeanzeigen║ 【Kompaktes Design】 ║ ✔ Der Benutzer kann die PGA-Verstärkung auswählen, bevor die Analog-Digital-Umwandlung durchgeführt wird. Dadurch kann das Gerät ein sehr schwaches Eingangssignal mit hoher Auflösung umwandeln.║ ✔ Betriebsspannung: 2,7 - 5,5 V ║ ✔ Ruhestrom: 300 nA (5 V) ║ ✔ Betriebstemperatur: -40 Grad - +125 Grad 【Kompaktes Design】 ✔ Das Gerät verfügt über zwei Konvertierungsmodi: (a) One-Shot-Modus: Das Gerät führt eine einzelne Konvertierung durch und wechselt automatisch in den Standby-Modus mit geringem Stromverbrauch, bis es einen weiteren Konvertierungsbefehl empfängt. (b) Kontinuierlicher Modus: Die Konvertierung erfolgt kontinuierlich mit der eingestellten Konvertierungsgeschwindigkeit.║ 【Spezifikationen-1】║ ✔ Differentialeingangs-Vollbereich: -2,048 V / PGA - 2,048 V / PGA (z. B. PGA=4, der Bereich beträgt -0,512 – 0,512 V) ║ ✔ Programmierbare Auflösung: 12,14, 16, 18 Bit ║ ✔ Programmierbare Datenrate: 240, 60, 15, 3,75 SPS ║ ✔ Verstärkungsfehler: 0,05 % (PGA = 1, 18 Bit) ║ ✔ Integrierte Spannungsreferenz: 2,048 V +- 0,05 %, Drift 15 PPM/ Grad 【Spezifikation-2】 ✔ Offsetfehler: 15 uV (PGA = 1, 18 Bit) ║ ✔ Eingangsschnittstelle: 4 Differenzkanäle, PIN-Header mit 2,54 mm Abstand ║ ✔ Ausgangsschnittstelle: I2C, PIN-Header mit 2,54 mm Abstand ║ ✔ Abmessungen: 27 x 16 mm ║ ✔ Integrierter programmierbarer Verstärkungsverstärker (PGA): x1, x2, x4, x8 ║ Anwendungen: ✔ Temperaturmessung mit RTD, Thermistor und Thermoelement;
