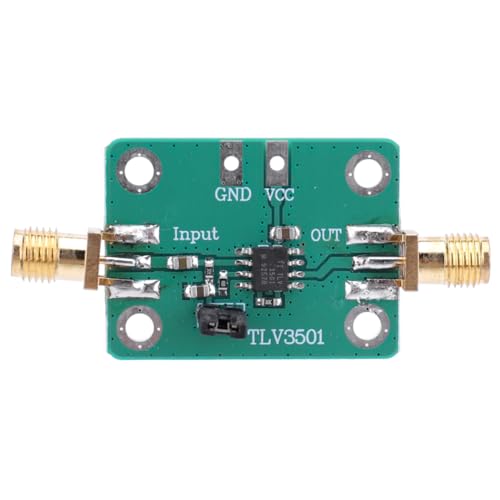

TLV3501 HF-Frequenzwandler 1 Hz–120 MHz Bandbreite Frequenzmesserplatine DC 2,7–5 V HF-Signalwandler Hohe Geschwindigkeit

Produktbeschreibung

Dieser HF-Frequenzwandler kann regelmäßige Signale mit breiten Spannungsbereich formen und als Front-End-Konditionierungsmodul for Zeitdomänenmessungen wie Frequenz- und Phasenunterschiede dienen. Es kann als Front-End-Modul for den digitalen Frequenzschalter im National College Student Electronic Design Competition (Kategorie F) verwendet werden. 1. Hochgeschwindigkeitsvergleich: Der Hochfrequenzwandler ist ein Einkanal-Hochgeschwindigkeits-Open-Drain-Ausgangsvergleich mit einer Verzögerungszeit von 4,5 Ns. Es arbeitet mit einem Versorgungsspannungsbereich von +2,7 V bis +5,5 V und ist damit eine ideale for niedrigspannende Anwendungen. 4. Einfach zu bedienen: Eine Einstellung von Schwellenwert ist erforderlich, um Sinuswellen, Quadratwellen und Dreieckswellen in quadratische Wellen zu formen. Dadurch wird die Frequenzmesser -Platine bequem zu verwenden, ohne dass das Debuggen erforderlich ist. Darüber hinaus bietet es eine hervorragende Skalierbarkeit mit minimalen Komponentenmodifikationen. TLV3501 Hochfrequenzwandler 1 Hz–120 MHz Bandbreite HF-Frequenzwandler DC 2,7–5 V Frequenzmesserplatine 2. Breitem Eingangsmodusbereich: mit einem Eingangsmodusbereich, der die Schwungamplitude überschreitet, ist dieses RF -Mischmodul for Anwendungen geeignet, die einen niedrigen Spannungsbetrieb benötigen. Es bietet Rail-to-Rail-Ausgabe und ermöglicht ein direktes Fahren von CMOS oder TTL-Logik.
