Waveshare Waveshare mmWave AIoT Radar Mikrobewegungs-Erkennungssensor, FMCW, Smart-Home-Zubehör

Produktbeschreibung

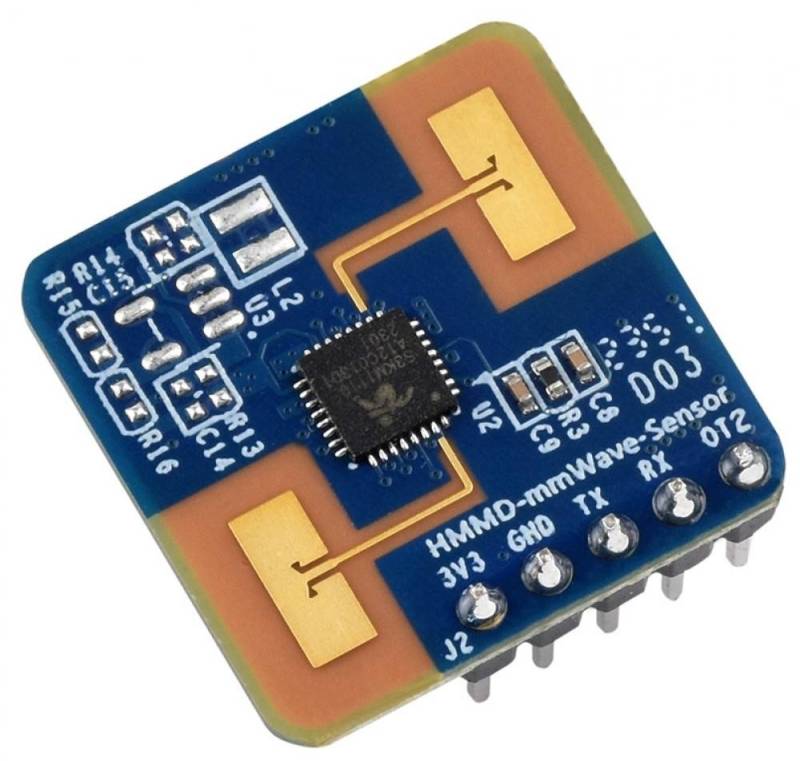

Human Micro-Motion Erkennungssensor mmWave, 24GHz mmWave Radar
Basierend auf dem S3KM1110 und unter Verwendung der Frequency Modulated Continuous Wave (FMCW)-Technologie, detektiert dieser Sensor menschliche Mikrobewegungen, sowohl in Bewegung als auch im Stand. Durch die Kombination von Radarsignalverarbeitung mit genauen Algorithmen zur Menschenerkennung und -abstandsmessung, unterstützt er die unabhängige Konfiguration der Sensibilität für jeden Bereich, um die Störfestigkeit zu verbessern. Kompakte Größe, geringer Stromverbrauch und einfache Integration ermöglichen vielfältige Anwendungen in AIoT-Szenarien wie Smart Home, intelligente Sicherheit, Smart Business und intelligente Beleuchtung.

Merkmale im Überblick

• Basiert auf AIoT mmWave Sensor SoC S3KM1110 mit leistungsstarken 24GHz 1T1R Antennen an Bord.
• An Bord MCU und integrierter Algorithmus zur Erkennung menschlicher Mikrobewegungen für präzise Detektion.
• Unterstützt UART-Kommunikationsprotokoll zur Konfiguration von Sensordistanz, Sensibilität und Verzögerung bei Nichterkennung, einfach zu bedienen.
• Kompatibel mit Host-Plattformen wie Raspberry Pi und Arduino über UART-Port und GPIO-Header-Ausgang.
• Weiträumige Erkennungsdistanz für sich bewegende Menschen, unterstützt Decken- und Wandmontage.

Technische Daten

• Frequenzband: 24~24.25GHz
• Bandbreite: 0.25GHz
• Modulation: FMCW
• Stromversorgung: 3.3V
• Ausgangsschnittstelle: UART &amp, GPIO
• UART Baudrate: 115200bps (Standard)
• Umgebungstemperatur: -40~85°C
• Abmessungen: 20×20mm

Sonstige Daten

• Online-Ressourcen und Handbuch verfügbar (Beispiele für Raspberry Pi/RP2040/Arduino/ESP32/Jetson Nano)

Lieferumfang

• 1x HMMD-mmWave-Sensor

Links:

• Wiki: HMMD mmWave Sensor
