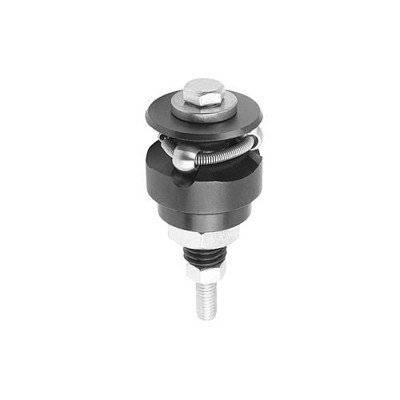

ZENTRIERSPANNER FORM:A MIT KUGEL, D=54,5, D1=M14x1,5, D4=M08, STAHL 1.2842 GEHÄRTET UND BRÜNIERT, KOMP:STAHL

Produktbeschreibung

Werkstoff: Körper 1.2842. Kugeln und Sechskante 1.4112. Zugfeder 1.4310. Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen. Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind. Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik. Vorteile: - Präzise Selbstzentrierung. - Verzugfreies Spannen. - Große Verstellwege. - Geringe Bauhöhe. - Niederzugeffekt. Technische Daten: Wiederholgenauigkeit ±0,025 Rundlaufgenauigkeit ±0,05 Zeichnungshinweis: Form A: Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind. Form B: Mit Sechskant für oberflächenempfindliche Lochwandungen. 1) Montagehilfe: Stift zur exakten Lagebestimmung der Spannsegmente.
