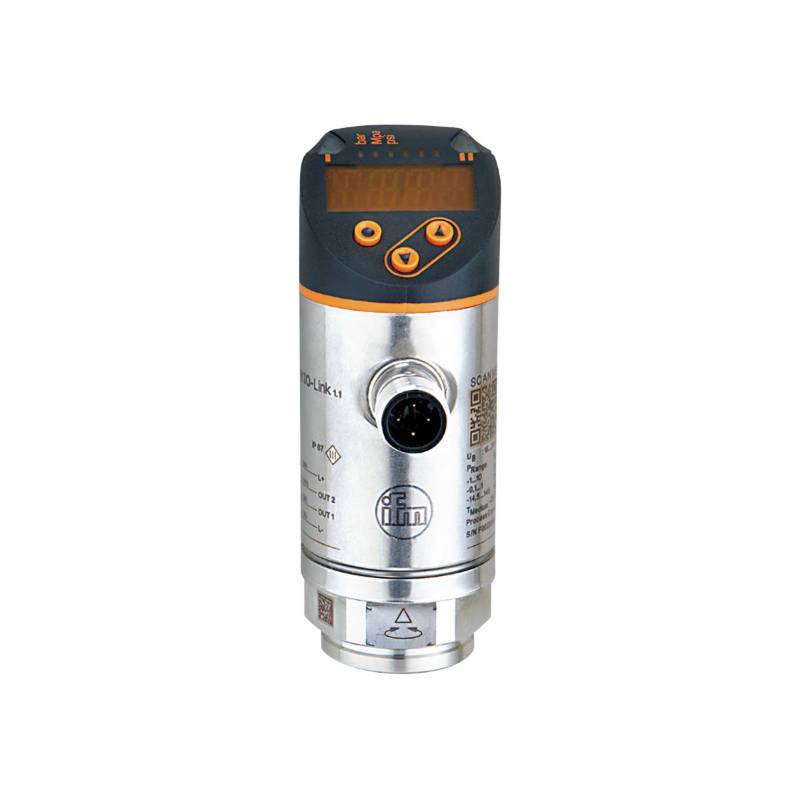

ifm Electronic Drucksensor PN2092 0 MPa bis 10 MPa M12 Sensor Industriesensor

Produktbeschreibung

Technische Daten

•  Analogausgang Spannung [V]: 0...10; (skalierbar 1:5)
• Analogausgang Strom [mA]: 4...20; (skalierbar 1:5)
• Analogendpunkt [bar]: 20...100
• Analogendpunkt [MPa]: 2...10
• Analogendpunkt [psi]: 290...1450
• Analogstartpunkt [bar]: 0...80
• Analogstartpunkt [MPa]: 0...8
• Analogstartpunkt [psi]: 0...1160
• Ansprechzeit [ms]: < 15
• Anzahl der analogen Ausgänge: 1
• Anzahl der digitalen Ausgänge: 2
• Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
• Anzeige: Anzeigeeinheit: 3 x LED grün (bar psi MPa); Schaltzustand: 2 x LED gelb; Messwerte: alphanumerische Anzeige rot / grün 4-stellig
• Druckfestigkeit [MPa]: 30
• Druckfestigkeit [psi]: 4350
• In Schritten von - Factory setting / CMPT = 2 [MPa]: 0.02
• In Schritten von - Status_B High Resolution / CMPT = 3 [MPa]: 0.01
• IO-Link Revision: 1.1
• Kennlinienabweichung: < ± 025 (BFSL) / < ± 05 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
• Messbereich [MPa]: 0...10
• Messelement: keramisch-kapazitive Druckmesszelle
• Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [MPa]: 0.06
• Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [MPa]: 0.05
• Min. Berstdruck [MPa]: 65
• Rückschaltpunkt rP - Factory setting / CMPT = 2 [MPa]: 002...996
• Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [MPa]: 002...996
• Schaltpunkt SP - Factory setting / CMPT = 2 [MPa]: 006...10
• Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: 006...10
• Schaltpunktgenauigkeit Spanne: < ± 04; (Turn down 1:1)
• SDCI-Norm: IEC 61131-9
• Übertragungstyp-IO-Link: COM2 (384 kBaud)
• Umgebungstemperatur-1 [°C]: -25...80
• Wiederholgenauigkeit Prozent-Spanne: < ± 01; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
• Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung Dichtung und Druckbelastung)
• Applikation: für den industriellen Einsatz
• Ausführung Kurzschlussschutz: getaktet
• Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
• Ausgangssignal: Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
• Bedingt verwendbar für: Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage
• Benötigte Masterportklasse: A; (wenn PIN 2 nicht verbunden: B)
• Bereitschaftsverzögerungszeit [s]: 03
• Besondere Eigenschaft: Vergoldete Kontakte
• Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
• Dämpfung Analogausgang dAA [s]: 0...4
• Dämpfung Prozesswert dAP [s]: 0...4
• Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
• Drosselelement vorhanden: nein (nachrüstbar)
• Druckart: Relativdruck
• Druckfestigkeit [bar]: 300
• Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
• Einstellbare Verzögerungszeit dS dr [s]: 0...50
• Elektrische Ausführung: PNP/NPN
• Gesamtzahl Ausgänge: 2
• Gewicht [g]: 275.000
• Hinweise zur Genauigkeit / Abweichung: Schaltpunktgenauigkeit Kennlinienabweichung unter DNVGL: < ± 1%
• Hystereseabweichung: < ± 01; (Turn down 1:1)
• In Schritten von - Factory setting / CMPT = 2 [bar]: 0.2
• In Schritten von - Factory setting / CMPT = 2 [psi]: 2
• In Schritten von - Status_B High Resolution / CMPT = 3 [bar]: 0.1
• In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 1
• IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
• IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
• IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [bar]: 0.1
• IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [bar]: 0.05
• Kommunikationsschnittstelle: IO-Link
• Kurzschlussschutz: ja
• Lagertemperatur [°C]: -40...100
• Langzeitstabilität: < ± 005; (Turn down 1:1; pro 6 Monate)
• Max. Anstiegszeit Analogausgang [ms]: 3
• Max. Bürde [Ω]: 500
• max. Spannungsabfall Schaltausgang DC [V]: 2
• Medien: Flüssige Medien
• Mediumtemperatur [°C]: -25...80
• Messbereich [bar]: 0...100
• Messbereich [psi]: 0...1450
• Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [bar]: 0.6
• Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 6
• Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [bar]: 0.5
• Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 6
• Min. Berstdruck [bar]: 650
• Min. Berstdruck [psi]: 9400
• Min. Druckzyklen: 100 Millionen
• Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
• Min. Lastwiderstand [Ω]: 2000
• Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
• Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
• MTTF: 138
• Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
• Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification Device Diagnosis
• Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A) Identification and Diagnosis (0x4000)
• Prozessanschluss: Gewindeanschluss G 1/4 Innengewinde (DIN EN ISO 1179-2)
• Rückschaltpunkt rP - Factory setting / CMPT = 2 [bar]: 02...996
• Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: 4...1444
• Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [bar]: 02...996
• Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: 3...1444
• Schaltfrequenz DC [Hz]: < 500
• Schaltpunkt SP - Factory setting / CMPT = 2 [bar]: 06...100
• Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: 10...1450
• Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [bar]: 06...100
• Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: 9...1450
• Schutzart: IP 65; IP 67
• Schutzklasse: III
• SIO-Mode: ja
• Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
• Stromaufnahme [mA]: < 35
• Temperaturkoeffizient Nullpunkt: < ± 02; (-0...80 °C)
• Temperaturkoeffizient Spanne: < ± 02; (-0...80 °C)
• Überlastfest: ja
• Vakuumfestigkeit [mbar]: -1000
• Verpolungsschutz: ja
• Watchdog integriert: ja
• Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM

Typ

PN2092

Anschluss

M12

Ausgänge

PNP

NPN

Ausgangssignal (min.)

4mA

Ausgangssignal (max.)

20mA

Schnittstellen

IO-Link

Messbereich (Druck) (min.)

0MPa

Messbereich (Druck) (max.)

10MPa

Messbereich (Druck)

0 MPa bis 10 MPa

Betriebsspannung min.

18V/DC

Betriebsspannung max.

30V/DC

Betriebsspannungsbereich

18 - 30 V/DC

Kontaktart

1 Öffner

1 Schließer

Analog

Schlauch-Anschluss

G1/4 IG

Min. Temperatur

-25°C

Max. Temperatur

80°C

RoHS-konform

Ja

Inhalt

1St.

Produkt-Art

Drucksensor
