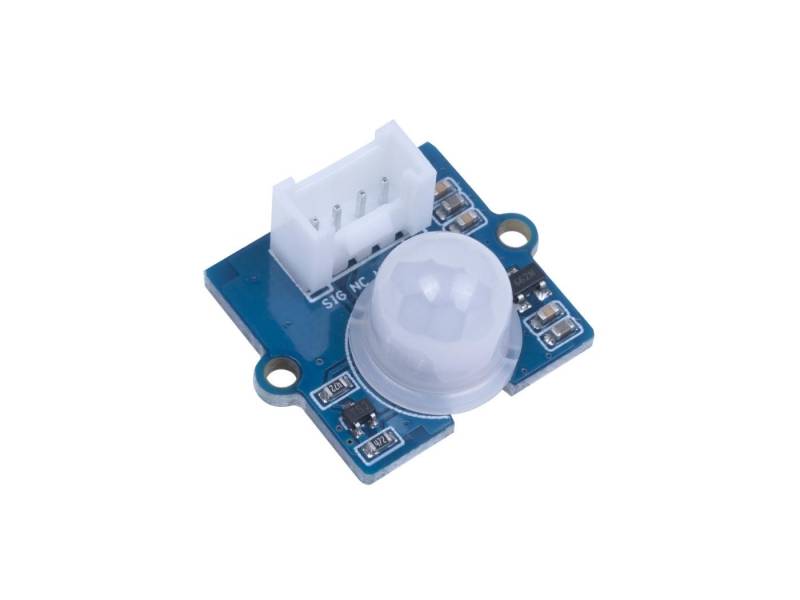

seeed Sensor seeed Grove - Digitaler PIR-Bewegungssensor (12m)

Produktbeschreibung

Seeed Grove - Digital PIR Motion Sensor (12m)
Dieser Grove Digital PIR Sensor ist der günstigste Sensor innerhalb der PIR-Produktfamilie, bietet jedoch eine schnelle Reaktion und erzeugt ein starkes Signal über den sig-Pin. Der Sensor kann Bewegungen in einem Bereich von 3,2 m bis 12 m erkennen und liefert eine schnelle und intuitive Ausgabe in Form von digitalen High- und Low-Signalen.

Ein PIR-Sensor (Passive Infrared Sensor) ist ein elektronischer Sensor, der die Infrarotstrahlung von Objekten innerhalb seines Sichtfelds misst. Diese Sensoren werden häufig in PIR-basierten Bewegungsmeldern verwendet. PIR-Sensoren finden in Sicherheitsalarmsystemen und automatischen Beleuchtungslösungen Anwendung.

Ein PIR-Sensor kann die von Teilchen emittierte Infrarotstrahlung erkennen. Er funktioniert mit zwei lichtempfindlichen Schlitzen, die im Ruhezustand die gleiche Menge an Infrarotstrahlung wahrnehmen. Bewegt sich ein Körper in das Sichtfeld des Sensors, unterbricht er zunächst einen der Schlitze und verursacht eine positive Differenz der erfassten Infrarotstrahlung. Verlässt der Körper das Sichtfeld, entsteht eine negative Differenz.

Der Grove Digital PIR Sensor wird über eine digitale Schnittstelle verbunden und unterstützt Plattformen wie Arduino und Raspberry Pi. Durch die Grove-Standardbuchse wird ein schnelles Plug and Play ermöglicht, wodurch sich der Sensor für zahlreiche Anwendungen innerhalb des Grove-Systems eignet.

Der Sensor kann für die Erkennung von Bewegungen, für Bewegungsmelder, in Sicherheitssystemen und für die Erkennung von Personen eingesetzt werden. Durch seine kompakte Bauweise und die einfache digitale Signalverarbeitung eignet er sich für vielfältige Projekte in den Bereichen Sicherheit und Automatisierung.

Merkmale im Überblick

• Schnelle Reaktion mit digitalem High- und Low-Ausgang in weniger als 1 Sekunde
• Großer Erfassungsbereich von 3,2 m bis 12 m
• Einfache Anwendung durch Grove-kompatible Schnittstelle
• Unterstützung von Arduino- und Raspberry-Pi-Plattformen
• Grove-Standardanschluss für schnelle Integration

Kompatibilität

• Arduino Plattformen
• Raspberry Pi Plattformen
• Grove-Systeme

Technische Daten

• Spannungsbereich: 3V–5V
• Erfassungsbereich: 3,2 m bis 12 m
• Reaktionszeit: &lt, 1 s
• Betriebstemperaturbereich: -20℃ bis 85℃
• Schnittstelle: Digital
• Abmessungen: 20 mm x 20 mm x 11,5 mm
• Gewicht: 3 g
• Stromversorgung: Externe Quelle erforderlich (keine Batterie enthalten)

Sonstige Daten

• Funktionsweise basiert auf der Erfassung von Infrarotstrahlung durch zwei lichtempfindliche Schlitze

Lieferumfang

• 1x Grove Digital PIR Motion Sensor
• 1x Grove Kabel

Links

• Datenblatt BS312
