seeed Sensor seeed Grove - Flammensensor

Produktbeschreibung

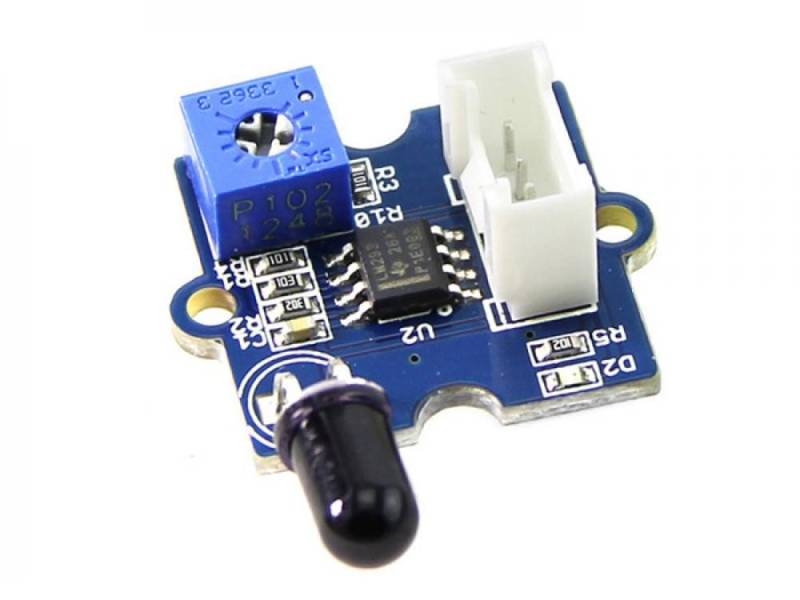

Seeed Grove - Flammensensor
Der Grove - Flammensensor ist ein Modul zur Erkennung von Feuerquellen oder anderen Lichtquellen im Wellenlängenbereich von 760 nm bis 1100 nm. Der Sensor basiert auf dem YG1006, einem NPN-Silizium-Phototransistor mit hoher Geschwindigkeit und hoher Empfindlichkeit. Durch das schwarze Epoxidharzgehäuse ist der Sensor besonders empfindlich für Infrarotstrahlung.
Das Modul erzeugt digitale Ausgangssignale auf Basis eines Komparator-Ausgangs. Wenn Infrarotlicht detektiert wird, beträgt das Ausgangssignal 0. Die Empfindlichkeit kann über ein integriertes Präzisionspotentiometer eingestellt werden. Der Sensor ist über eine Grove-Schnittstelle angeschlossen, wodurch eine direkte Verbindung mit Arduino- oder Raspberry-Pi-Plattformen ohne zusätzliche Jumper-Kabel möglich ist. Die Reaktionszeit beträgt typischerweise 15 μs.

Der Flammensensor dient zur Detektion von Flammen oder Infrarotlichtquellen in sicherheitsrelevanten Anwendungen. Zu den Anwendungsgebieten zählen Brandmeldesysteme, Brandbekämpfungsroboter, gasbetriebene Kochgeräte sowie industrielle Heiz- oder Trocknungssysteme. Durch die digitale Signalausgabe kann der Sensor einfach in automatisierte Systeme integriert werden, etwa zur Ansteuerung von Alarmen oder Sicherheitsmaßnahmen. Die Konstruktion als Grove-Modul erleichtert die Integration in Entwicklungsumgebungen und Prototypenaufbauten.

Das Modul wird mit 5 V betrieben, die Stromaufnahme beträgt typischerweise 20 mA. Der Sensor deckt einen Erkennungsbereich von bis zu 1 Meter ab. Durch die geringe Bauhöhe und standardisierte Grove-Schnittstelle kann der Sensor auch in kompakten Aufbauten eingesetzt werden.

Merkmale im Überblick

• Erkennung von Lichtquellen im Bereich 760 nm bis 1100 nm
• Hohe Geschwindigkeit mit Reaktionszeit von 15 μs
• Basierend auf dem YG1006 NPN-Silizium-Phototransistor
• Digitale Signalausgabe (0/1) über Komparator
• Integrierte Grove-Schnittstelle für einfache Verbindung
• Empfindlichkeit einstellbar über Potentiometer

Kompatibilität

• Arduino
• Raspberry Pi
• Grove-kompatible Systeme

Technische Daten

• Betriebsspannung: 4,75 V – 5,3 V
• Stromaufnahme: typ. 20 mA
• Spektralbereich: 760 nm – 1100 nm (typisch 940 nm)
• Erkennungsreichweite: 0 – 1 m
• Reaktionszeit: 15 μs
• Betriebstemperatur: –25 °C bis +,85 °C
• Abmessungen: 130 mm × 80 mm × 12 mm

Sonstige Daten

• Typische Ausgabe: 0 bei Infraroterkennung

Lieferumfang

• 1x Grove – Flammensensor
• 1x Grove-Kabel

Links

• GitHub – Grove Flame Sensor
• Datenblatt LM293D
• Eagle-Dateien
• CDC-Dateien
