seeed Sensor seeed Grove - GSR Sensor

Produktbeschreibung

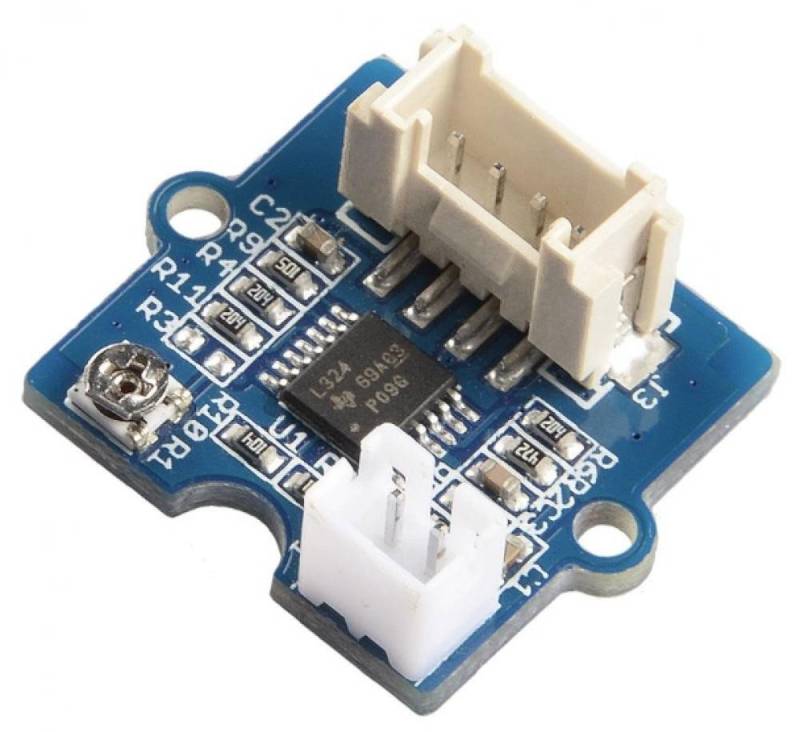

Seeed Grove - GSR Sensor
Der Grove - GSR Sensor (Galvanic Skin Response) ist ein Sensor zur Messung des elektrischen Leitwerts der Haut. Dieser Leitwert ändert sich in Abhängigkeit von der Aktivität der Schweißdrüsen, die wiederum durch emotionale Reaktionen des Körpers beeinflusst werden. Der Sensor erfasst diese Veränderungen und gibt sie als analoge Spannung aus. Das Gerät verfügt über ein integriertes Potentiometer zur Empfindlichkeitsanpassung und kann über die Grove-Schnittstelle an Mikrocontroller oder Einplatinencomputer angeschlossen werden. Die Spannungsversorgung erfolgt über 3,3 V oder 5 V.

Wenn der Körper unter emotionalem Stress steht oder starke emotionale Reaktionen zeigt, steigt die Aktivität des sympathischen Nervensystems, was die Sekretion der Schweißdrüsen erhöht. Diese physiologische Reaktion führt zu einem Anstieg der elektrischen Leitfähigkeit der Haut. Der Sensor kann über zwei Elektroden an zwei Fingern einer Hand befestigt werden. Die gemessene Leitfähigkeit wird als analoges Signal bereitgestellt, das weiterverarbeitet werden kann.

Der Sensor eignet sich zur Erkennung emotionaler Zustände, zum Beispiel bei der Entwicklung von Projekten im Bereich Schlafüberwachung, zur Analyse des Stressniveaus oder für emotionale Interaktionssysteme. Auch in Geräten zur galvanischen Hautreaktionsmessung wie Lügendetektoren wird dieses Messprinzip verwendet.

Der Grove - GSR Sensor kann für biophysiologische Messungen genutzt werden, bei denen die Hautleitfähigkeit als Indikator für Aktivitäts- oder Stressniveaus dient. Durch die analoge Signalverarbeitung ist der Sensor flexibel in Projekte integrierbar, bei denen emotionale Zustände oder Reaktionen erkannt werden sollen. Die einfache Grove-Schnittstelle erlaubt eine schnelle Inbetriebnahme mit kompatiblen Mikrocontroller-Plattformen.

Merkmale im Überblick

• Messung der Hautleitfähigkeit zur Erkennung emotionaler Reaktionen
• Analoger Spannungsausgang
• Empfindlichkeit einstellbar über Potentiometer
• Grove-kompatible Schnittstelle
• Geeignet für 3,3 V und 5 V Systeme

Kompatibilität

• Arduino mit Grove-Basis
• Einplatinencomputer mit analogem Eingang und Grove-Schnittstelle

Technische Daten

• Batterie: nicht enthalten
• Betriebsspannung: 3,3 V / 5 V
• Analoger Ausgang
• Empfindlichkeit über Potentiometer einstellbar

Sonstige Daten

• Anwendung basiert auf physiologischen Reaktionen des sympathischen Nervensystems

Lieferumfang

• 1x Grove - GSR Sensor

Links

• Technische Dokumentation (PDF)
• Schaltplan Version 1.0 (PDF)
• Layout Version 1.0 (PDF)
• Schaltplan Version 1.2 (PDF)
• Layout Version 1.2 (PDF)
• Eagle-Dateien Version 1.0 (ZIP)
• Eagle-Dateien Version 1.2 (ZIP)
• LM324 Datenblatt (PDF)
