seeed Sensor seeed Grove - Infrarot-Temperatur-Sensor

Produktbeschreibung

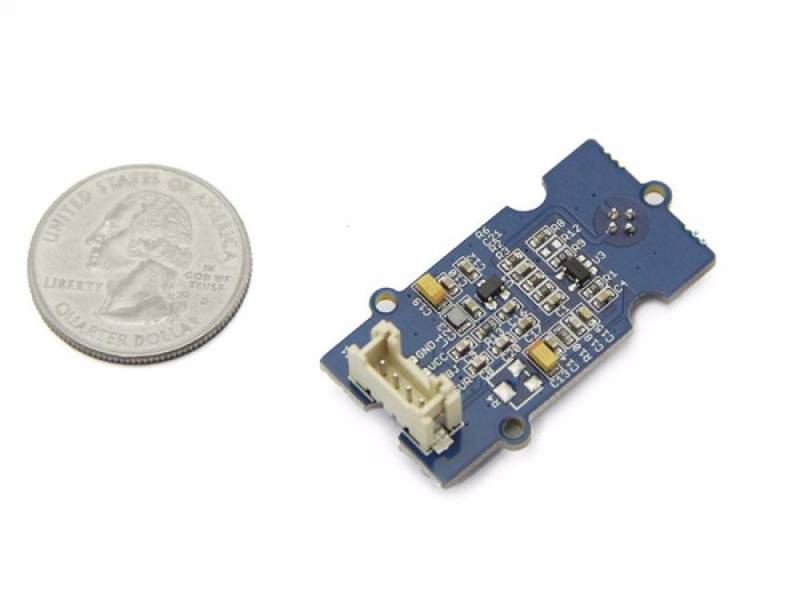

Seeed Grove Infrarot-Temperatur-Sensor
Der Grove Infrarot-Temperatur-Sensor ist ein Modell zur berührungslosen Temperaturmessung. Der Sensor besteht aus 116 Thermoelementen, die in Serie auf einer schwebenden Mikro-Membran angeordnet sind. Die aktive Fläche des Sensors hat einen Durchmesser von 545 μm und ist geschwärzt, um einfallende Infrarotstrahlung effizient zu absorbieren. Diese absorbierte Wärmestrahlung erzeugt eine Spannungsreaktion an den Ausgangsanschlüssen, die als analoges Signal (0–1,1 V) ausgegeben wird.

Der Sensor ermöglicht eine Temperaturmessung aus einer Entfernung von bis zu 9 cm im Bereich von –10 bis 100 °C. Der Stromverbrauch liegt bei 160–200 μA, der Energiebedarf beträgt unter 0,6 mW. Die Messgenauigkeit beträgt ±2 °C. Die Grove-Schnittstelle erlaubt eine einfache Integration in verschiedene Plattformen.

Durch die analoge Spannungsausgabe entsprechend der gemessenen Zieltemperatur eignet sich der Sensor für verschiedenste Anwendungen. Dazu gehören Bewegungserkennung, Diebstahlschutzsysteme, automatische Schaltungen, industrielle Automatisierung sowie Körperabstandsmessung.

Der Sensor misst Temperatur, ohne mit dem Objekt in Kontakt zu treten. Er wandelt die einfallende Wärmestrahlung in eine elektrische Spannung um. Die geringe Leistungsaufnahme ermöglicht den Einsatz in energieeffizienten Systemen. Der Sensor reagiert innerhalb von 2 Sekunden (Holding Time) und arbeitet im Temperaturbereich von –10 bis 80 °C.

Merkmale im Überblick

• Berührungslose Temperaturmessung per Infrarot
• Messbereich –10 bis 100 °C
• Messabstand bis 9 cm
• Analoger Spannungsausgang (0–1,1 V)
• Messgenauigkeit ±2 °C
• Stromaufnahme 160–200 μA
• Reaktionszeit ca. 2 Sekunden
• Grove-kompatibler Anschluss

Kompatibilität

• Grove-kompatible Systeme
• Arduino
• Raspberry Pi

Technische Daten

• Versorgungsspannung: 3,3 V / 5 V
• Messstromaufnahme: 160–200 μA
• Messbereich: –10 bis 100 °C
• Messgenauigkeit: ±2 °C
• Messabstand: bis 9 cm
• Haltezeit (Holding Time): 2 Sekunden
• Betriebstemperatur: –10 bis 80 °C
• Lagertemperatur: –35 bis 80 °C
• Abmessungen: 130 mm × 80 mm × 11 mm

Lieferumfang

• 1 × Grove – Infrarot-Temperatur-Sensor
