seeed Sensor seeed Grove - Licht Sensor (P) v1.1

Produktbeschreibung

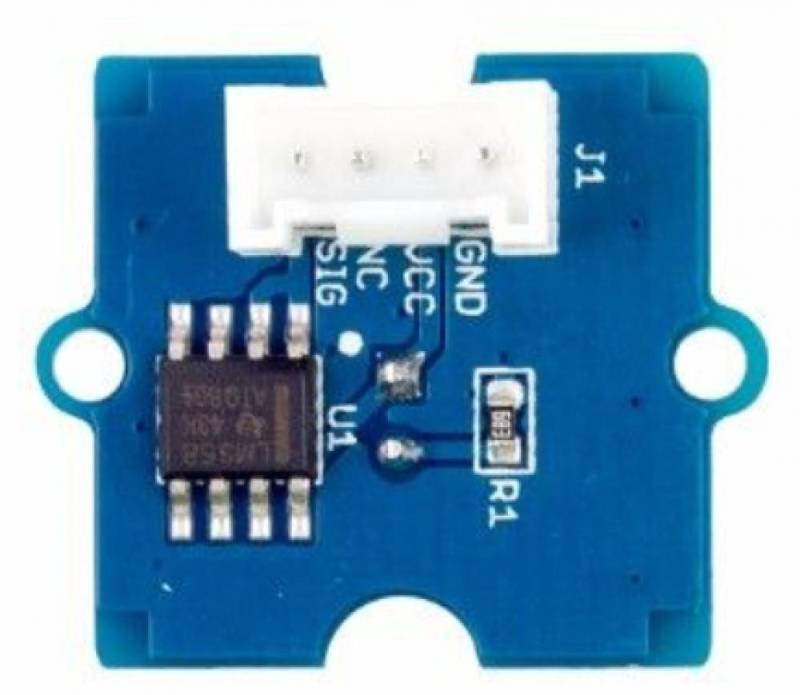

Seeed Grove - Licht Sensor (P) v1.1
Der Grove - Light Sensor (P) v1.1 verwendet einen LS06-S-Phototransistor zur Erfassung der Lichtintensität. Im Unterschied zur Vorgängerversion mit LDR-Technologie bietet der eingesetzte LS06-S eine deutlich linearere analoge Ausgangsspannung, die direkt der Beleuchtungsstärke entspricht. Der Ausgangswert variiert von 0 V (kein Licht) bis zur Versorgungsspannung (in der Regel 5 V bei Tageslicht). Der Sensor verfügt über eine integrierte optische Filterung, um eine spektrale Reaktion ähnlich der des menschlichen Auges zu ermöglichen.

Aufgrund des geringen Dunkelstroms und des niedrigen Arbeitslux-Werts weist der Sensor eine hohe Empfindlichkeit auf. Die Kombination aus hoher Zuverlässigkeit, schneller Reaktion und einem stabilen analogen Ausgangssignal ermöglicht vielseitige Anwendungen in lichtgesteuerten Systemen. Die Grove-typische Anschlussbuchse erleichtert die Integration in bestehende Projekte ohne zusätzlichen Verdrahtungsaufwand.

Dieser Lichtsensor wandelt Lichtintensität in eine proportionale Spannung um. Bei hoher Umgebungshelligkeit steigt die Ausgangsspannung bis zur Betriebsspannung, während bei Dunkelheit ein Wert nahe 0 V ausgegeben wird. Durch diese lineare Charakteristik eignet sich der Sensor für automatische Lichtregelungen, bei denen beispielsweise Lampen bei Tageslicht abgeschaltet und bei Dunkelheit eingeschaltet werden.

Der Sensor basiert auf einem Phototransistor anstelle eines lichtabhängigen Widerstands und bietet dadurch ein präziseres und stabileres Verhalten in der Spannungsabgabe. Die Reaktionszeit liegt zwischen 20 und 30 Millisekunden, was eine schnelle Anpassung an Lichtveränderungen ermöglicht. Mit einem Spektralpeak bei 540 nm entspricht das Messverhalten weitgehend der Empfindlichkeit des menschlichen Auges.

Der Sensor kann für Lichtschalter, Spielzeuge mit Lichteffekten, fotoelektrische Steuerungen, automatische Belichtungsmessung bei Kameras sowie in Alarm- oder Industriekontrollsystemen verwendet werden. Durch die analoge Ausgabe in Verbindung mit der Plug-and-Play-Grove-Schnittstelle ist er kompatibel mit gängigen Mikrocontroller-Plattformen.

Merkmale im Überblick

• LS06-S-Phototransistor mit linearem analogem Ausgang
• Spektralverhalten angepasst an das menschliche Auge durch integrierten optischen Filter
• Niedriger Dunkelstrom und geringe Arbeitsbeleuchtung für hohe Empfindlichkeit
• Schnelle Reaktionszeit von 20–30 ms
• Grove-Steckverbindung für einfache Integration

Kompatibilität

• Arduino
• Raspberry Pi
• Weitere Mikrocontroller mit analogem Eingang

Technische Daten

• Betriebsspannung: 3,3–5 V DC
• Betriebsstrom: 0,5–3 mA
• Reaktionszeit: 20–30 ms
• Spitzenwellenlänge: 540 nm
• Sensor: LS06-S Phototransistor
• Abmessungen: 20 mm × 20 mm
• Gewicht: 4 g

Sonstige Daten

• Ausgangsspannung proportional zur Lichtintensität von 0 bis zur Versorgungsspannung

Lieferumfang

• 1 × Grove - Light Sensor (P) v1.1

Links

• CAD-Dateien ZIP: Grove Light Sensor
• Technische Unterlagen v1.0
• Technische Unterlagen Version P
• Technische Unterlagen Version P v1.1
• Datenblatt LS06-S
• Datenblatt LM358
