seeed Sensor seeed Grove - Lichtsensor v1.2 - Fototransistor LS06-S

Produktbeschreibung

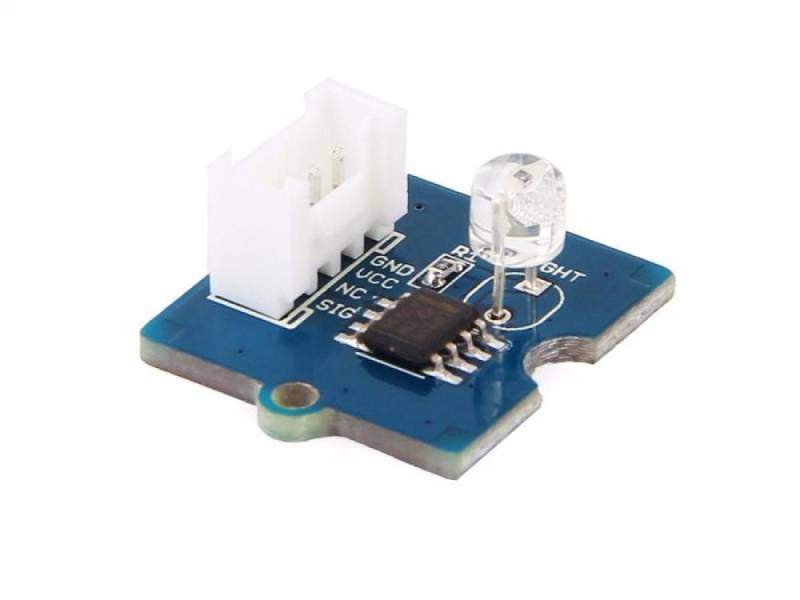

Seeed Grove - Lichtsensor v1.2 - Fototransistor LS06-S
Der Grove - Lichtsensor v1.2 ist ein analoges Sensormodul, das verschiedene elektrische Signale entsprechend der Lichtintensität ausgeben kann. Die Umwandlung in spezifische Wertebereiche hängt vom verwendeten Analog-Digital-Wandler (ADC) der angeschlossenen Steuerplatine ab. So kann beispielsweise bei einem 8-Bit-ADC eine Spannungsumsetzung im Bereich von 0 bis 255 erfolgen.

Im Vergleich zur Vorgängerversion Grove - Light Sensor 1.0 wurde bei Version 1.2 die herkömmliche lichtabhängige Widerstandseinheit (GL5528 LDR) durch einen LS06-S Fotowiderstand ersetzt. Dieser arbeitet als hochempfindliche und zuverlässige Fotodiode und erkennt die Lichtintensität in der Umgebung. Zusätzlich ist ein Dual-Operationsverstärker vom Typ LM358 integriert, der eine Spannung proportional zur Lichtstärke erzeugt. Die Ausgangsspannung des Moduls ist bei heller Umgebung hoch (HIGH) und bei Dunkelheit niedrig (LOW). Das Modul ist mit einer Grove-Schnittstelle ausgestattet, die eine einfache Verbindung zu Mikrocontrollern ermöglicht.

Das Modul kann zur Messung von Lichtstärke, als Lichtsensor für Steuerungszwecke oder für die Realisierung von lichtgesteuerten Schaltungen verwendet werden. Durch die Reaktion auf ein breites Spektrum bis zu einer Wellenlänge von 540 nm ist das Modul vielseitig einsetzbar. Die Reaktionszeit beträgt typischerweise 20 bis 30 ms. Mit einer Betriebsspannung von 3 V bis 5 V und einem Stromverbrauch von nur 0,5 bis 3 mA eignet sich das Modul für viele Mikrocontroller- und SBC-Plattformen.

Das Modul kann in Heimautomatisierungssysteme eingebunden werden, etwa zur Sprachsteuerung von Haushaltsgeräten oder als Bestandteil lichtgesteuerter Regelungen. Der integrierte Fototransistor LS06-S ist in der Lage, Licht schnell und präzise zu erkennen, wobei sich die Ausgangsspannung direkt an der Lichtintensität orientiert. Die Grove-Schnittstelle ermöglicht eine einfache Integration in bestehende Systeme ohne komplexe Verdrahtung.

Merkmale im Überblick

• Analoges Sensormodul mit LS06-S Fotowiderstand
• Reaktion auf Licht mit 20–30 ms Verzögerung
• Wellenlängenempfindlichkeit bis 540 nm
• Grove-Schnittstelle für Plug-and-Play-Anbindung
• Spannungsausgabe in Abhängigkeit der Lichtintensität

Kompatibilität

• Arduino-Plattformen
• Grove-kompatible Mikrocontrollerboards
• Andere Systeme mit Analog-Eingängen

Technische Daten

• Abmessungen: 20 mm x 20 mm x 10 mm
• Gewicht: 8 g (brutto)
• Betriebsspannung: 3 V – 5 V
• Betriebsstrom: 0,5 mA – 3 mA
• Reaktionszeit: 20 – 30 ms
• Peak-Wellenlänge: 540 nm
• Fototransistor: LS06-S
• Signaltyp: Analog
• Batterie: nicht enthalten

Sonstige Daten

• Ausgangssignal: HIGH bei Licht, LOW bei Dunkelheit

Lieferumfang

• 1x Grove – Light Sensor V1.2
• 1x Grove-Kabel
