seeed Sensor seeed Grove - Wärmebildkamera / A B B 16x4 IR-Array (MLX90621), 25

Produktbeschreibung

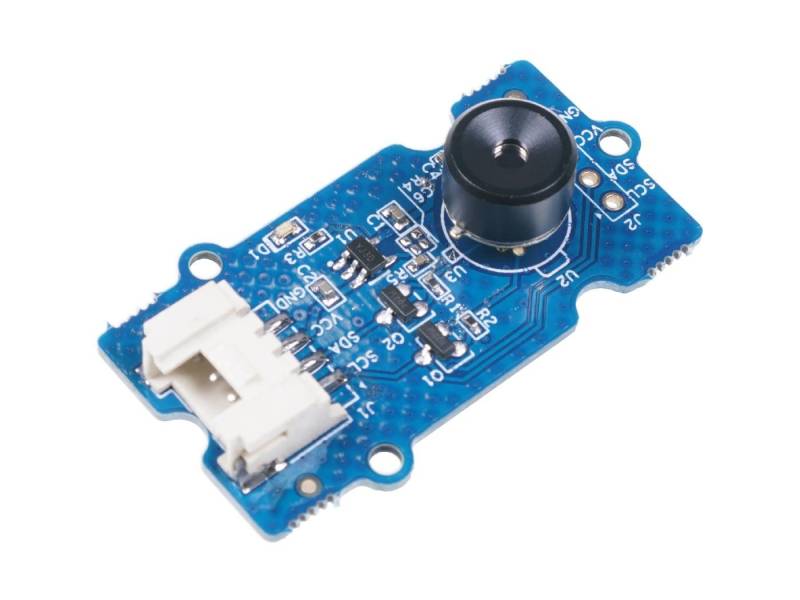

seeed Grove - Wärmebildkamera / ABB 16x4 IR-Array (MLX90621), 25 Grad FOV
Das Infrarot-Wärmebildmodul enthält einen 16x4-Pixel-Temperatursensor (MLX90621), der die Temperatur von Objekten mit einer Genauigkeit von ±1°C ±3 % * |To–Ta| misst. Dabei steht „To“ für die gemessene Oberflächentemperatur des Objekts und „Ta“ für die Sensortemperatur. Die Kamera nutzt das I2C-Protokoll zur Datenübertragung. Das Sichtfeld (FOV) beträgt 120° × 25°, der Temperaturmessbereich reicht von –20 °C bis 300 °C. Der Sensor ist für Betriebstemperaturen von –40 °C bis 85 °C ausgelegt.

Das Modul verfügt über eine vollständig kalibrierte IR-Sensoranordnung, was die Einrichtung vereinfacht. Dank I2C-Grove-Schnittstelle ist die Anbindung an Mikrocontroller unkompliziert möglich. Die kompakte Bauweise erlaubt den Einsatz auch in räumlich eingeschränkten Anwendungen.

Die Kamera kann zur thermischen Bildgebung verwendet werden. Anhand eines Infrarotarrays wird die Wärmestrahlung von Oberflächen erfasst. Die Auflösung beträgt 16×4 Pixel, was eine grobe Darstellung von Temperaturverteilungen erlaubt. Das Modul ist vollständig kalibriert und liefert direkt verwendbare Werte. Die Kommunikation erfolgt über I2C-Schnittstelle, wodurch sich das Modul in viele Mikrocontroller-Projekte integrieren lässt. Es eignet sich für die Erkennung von Temperaturunterschieden, einfache thermische Muster und zur Erfassung grober Temperaturverteilungen.

Merkmale im Überblick

• 16x4 Pixel IR-Sensorarray für thermische Messungen
• Temperaturmessbereich von –20 °C bis 300 °C
• Verwendung des I2C-Protokolls zur Datenübertragung

Kompatibilität

• Mikrocontroller mit I2C-Unterstützung
• Entwicklungsplattformen mit Grove-Anschluss

Technische Daten

• Auflösung: 16×4 Pixel
• Sichtfeld (FOV): 120° × 25°
• Messbereich: –20 °C bis 300 °C
• Messgenauigkeit: ±1°C ±3 % * |To–Ta|
• Betriebstemperatur des Sensors: –40 °C bis 85 °C
• Datenschnittstelle: I2C
• Versorgungsspannung: 3,3 V – 5 V
• Stromaufnahme: ca. 18 mA
• Aktualisierungsrate: 0,5 Hz bis 64 Hz

Sonstige Daten

• Sensor ist vollständig kalibriert

Lieferumfang

• 1 × Grove – Wärmebildkamera – MLX90621 BAA 16x4 IR-Array mit 25° FOV

Links

• Datenblatt (PDF)
• Arduino- und Processing-Library
• Offizielle Melexis MLX90621-Bibliothek
