seeed Sensor seeed Grove - Wasser Level Sensor (10cm)

Produktbeschreibung

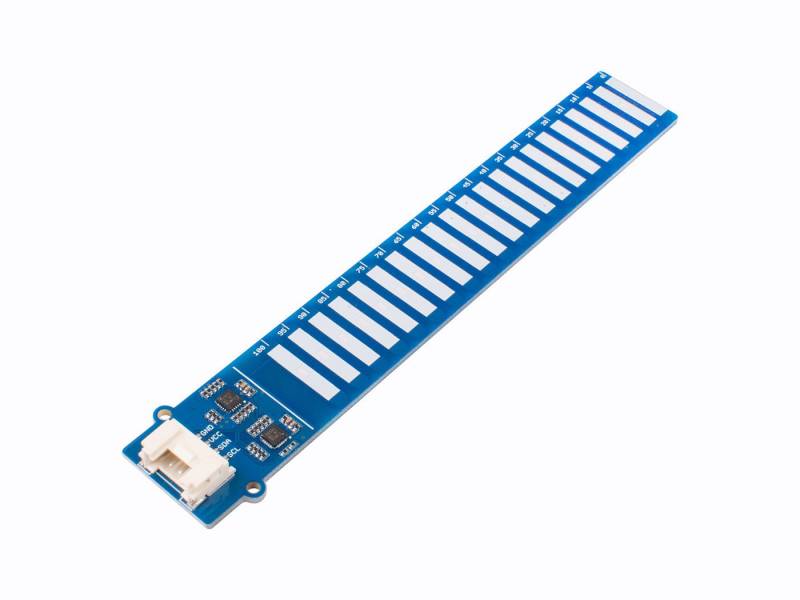

Seeed Grove - Wasser Level Sensor (10 cm)
Der Grove - Wasser Level Sensor ist ein kapazitiver Sensor zur präzisen Erfassung von Flüssigkeitsständen bis zu einer Höhe von 10 cm. Der Sensor ist vollständig wasserdicht und nutzt kapazitive Flächen auf der Leiterplatte zur Füllstandserkennung. Diese Flächen sind mit einer Schutzbeschichtung versehen, um das Modul vor Feuchtigkeit, Staub, Chemikalien und hohen Temperaturen zu schützen.

Durch den Einsatz kapazitiver Messtechnik erreicht der Sensor eine Messgenauigkeit von bis zu ±5 mm. Die eingesetzten Materialien sind korrosionsbeständig, wodurch sich der Sensor für den langfristigen Einsatz in verschiedenen Flüssigkeiten eignet. Die standardisierte Grove-Schnittstelle sorgt für eine einfache Integration in bestehende Systeme. Der Sensor unterstützt die I2C-Kommunikation und bietet zwei auswählbare Adressen (0x78 und 0x77).

Der Sensor wird zur Überwachung von Flüssigkeitsständen in Tanks, Behältern oder Reservoirs verwendet. Er eignet sich für Anwendungen wie Überlaufwarnungen, Füllstandsmessungen und Automatisierung in DIY-, Arduino- oder IoT-Projekten. Aufgrund der wasserdichten und chemikalienresistenten Bauweise kann der Sensor auch in anspruchsvollen Umgebungen eingesetzt werden. Beim Betrieb ist zu beachten, dass die Flüssigkeit nicht über die weiße Markierung hinausragen darf, da dies zu Kurzschlüssen führen kann. Zudem sollte die blaue Schutzschicht auf der Sensorfläche unversehrt bleiben, um fehlerhafte Messergebnisse bei leitfähigen Flüssigkeiten zu vermeiden.

Das Produkt erkennt die Höhe einer Flüssigkeit, indem es misst, wie stark die elektrische Kapazität an bestimmten Sensorflächen verändert wird. Diese Messmethode kommt ohne direkte elektrische Kontakte zur Flüssigkeit aus und ist daher unempfindlich gegenüber Korrosion.

Merkmale im Überblick

• Kapazitiver Wassersensor zur Füllstandserfassung bis 10 cm
• Messgenauigkeit bis ±5 mm
• Wasserdichte, chemikalienbeständige Oberfläche
• Grove-Anschluss mit I2C-Schnittstelle
• Zwei auswählbare I2C-Adressen (0x78 und 0x77)

Kompatibilität

• Grove-kompatible Systeme
• Arduino

Technische Daten

• Abmessungen: 20 mm x 133 mm
• Gewicht: 9,8 g
• Betriebsspannung: 3,3 V bis 5 V
• Messgenauigkeit: ±5 mm
• Arbeitstemperaturbereich: -40 °C bis 105 °C
• I2C-Adressen: 0x78 und 0x77
• Schnittstelle: I2C

Sonstige Daten

• Batterie nicht enthalten
• Die Schutzschicht auf der Sensorfläche darf nicht beschädigt werden
• Maximale Eintauchtiefe bis zur weißen Markierung

Lieferumfang

• 1x Grove - Water Level Sensor (10 cm)
• 1x Grove-Kabel

Links

• Schaltplan &amp, PCB-Dateien (ZIP)
• Datenblatt ATtiny1616/1617 (PDF)
