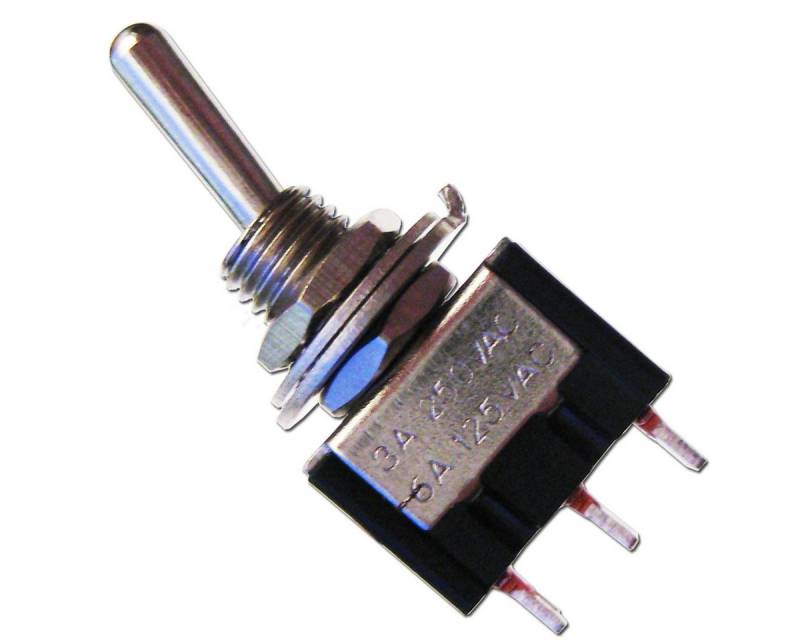

world-trading-net Schalter Miniatur-Kipp-Schalter MTS-102 schwarz 1-polig

Produktbeschreibung

Super kleiner Kippschalter -  sehr kleine Bauform - 2 Schaltstellungen: An / Aus - oder Um-schaltend - 1-polig - Belastbarkeit: 250 VAC 3 A / 125 VAC 6 A - glänzender Schalthebel - Anschluss über Lötösen - Belastbarkeit: 250 VAC 3 A / 125 VAC 6 A
- 1-polig
- schwarzes Kunstsoffgehäuse, Schaltarm glänzend
- Kontaktwiderstand: 20 mOhm max.
- Isolationswiderstand: 500 VDC / 100 MO min.
- Temperaturbereich: -20°C bis +,65°C
- 2 Schaltstellungen: An/Aus oder als Umschalter An/An
- Bauteile: Kippschlater, 2 x Kontermutter, Federring, Arretierscheibe (gegen Verdrehen)
- Anschluss über Lötösen
- Zentralbefestigung 6 mm Durchmesser
- Abmessungen: LxB : 13x8 mm

Einfacher Einbau:

Sie bohren einfach ein Loch mit 6mm Durchmesser (nicht viel größer als eine normale LED), führen den Schalter von unten hindurch und verschrauben ihn mit der mitgelieferten Kontermutter. Ein sicherer Halt ist gewährleistet durch die Arretierscheibe und Federring. Nur der Hebel zum Schalten ist sichtbar. Diese Schalter sind sowohl als Ein/Aus-Schalter, wie auch als Umschalter verwendbar. Bitte entnehmen Sie die Anschlussbelegung aus der technischen Zeichnung.
