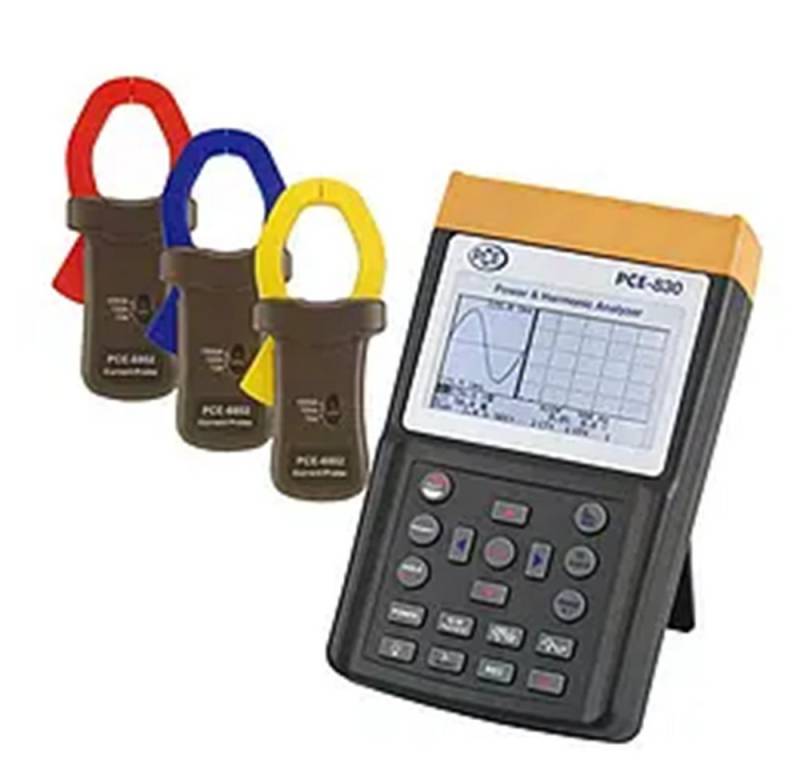

PCE Instruments Spannungsprüfer Leistungs-Netzstöranalysator PCE-830-2

Produktbeschreibung

Der Leistungs-Netzstöranalysator PCE-830 dient zur ein- bis dreiphasigen Messung elektrischer Größen im Wechselstromnetz. Nicht nur die ",normalen", Messgrößen wie Spannung, Strom, Frequenz, Leistung und Energie werden mit dem Leistungs-Netzstöranalysator ermittelt, auch die gemäß EN50160 geforderten Werte wie Oberschwingungen, Zwischenharmonische und Unsymmetrie werden angezeigt.

Störungen im Netz wie Unterbrechungen, Einbrüche, temporäre oder transiente Überspannungen (ab 16uS Dauer) lassen sich mit ihren entsprechenden Werten ermitteln. Dabei stellt das sehr kontrastreiche, hintergrundbeleuchtete Punktmatrix LCD-Display bis zu 35 Parameter gleichzeitig dar. Bis zu 3 Stromzangen können gleichzeitig adaptiert werden. Im Datenlogger-Modus können bis zu 17470 Messwerte (3Phasen/4Leiter), im einfachsten Fall bis zu 52400 Messwerte (1Phase/2Leiter), auf 85 Datensätze verteilt gespeichert werden. Somit ist dieser Leistungs- und Netzstöranalysator PCE-830 optimal zur Langzeitanalyse einsetzbar.

Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und mit der dazugehörigen Analysesoftware ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Das Leistungsmessgerät wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).

AC Watt ( 50 oder 60 Hz, PF 0,5 bis 1)
Messbereich
Auflösung
Genauigkeit

5,0 ... 999,9 W
0,1 W
±1% ±0,8 Watt

1,000 ... 9,999 kW
0,001kW
±1% ±8 W

10,00 ... 99,99 kW
0,01kW
±1% ±80 W

100,0 ... 999,9 kW
0,01kW
±1% ±0,8 kW

1000 ... 9999 kW
1kW
±1% ±8 kW


AC Strom (50 oder 60 Hz, autom. Bereichswahl, TRMS)
Messbereich
Auflösung
Genauigkeit

0,04 A ... 1 A
0,001 A
±0,5% ±0,05 A

0,4 A ... 10,0 A
0,01 A
±0,5% ±0,05 A

4 A ... 100,0 A
0,1 A ±1,0%
±0,5 A


AC Spannung (50 oder 60 Hz, TRMS)
Messbereich
Auflösung
Genauigkeit

20,0 ... 500,0 V
0,1 V
±0,5% ±5 dgt
(Phase gegen Nullleiter)

20,0 ... 600,0 V
0,1 V
±0,5% ±5 dgts
(Phase gegen Phase)


Harmonische Verzerrungen der AC Spannung
Messbereich
Auflösung
Genauigkeit

1 ... 20te
0,1 %
±1,0 %

21 ... 49te
0,1 %
4 % v.M.-Wert. ±2,0 %

50 ... 99te
0,1 %
6 % v.M.-Wert. ±2,0 %


Harmonische des AC Stroms in %
Messbereich
Auflösung
Genauigkeit

1 ... 20te
0,1 %
±0,2 % v.M.-Wert. ±1,0 %

11 ... 20te
0,1 %
±2 % v.M.-Wert. ±1,0 %

21 ... 50te (A)
0,1 % ±5 % v.M.-Wert.
±1,0 %

21 ... 50te (mA)
0,1% ±10% v.M.-Wert.
±1,0%

51 ... 99te
0,1 %
±35 % v.M.-Wert. ±1,0 %


Leistungsfaktor (PF)
Messbereich
Auflösung
Genauigkeit

0,00 ... 1,00
0,01
±0,04


Phasenwinkel (Phi)
Messbereich
Auflösung
Genauigkeit

-180° ... 180°
0,1°
±1°


Totale harmonische Verzerrung
Messbereich
Auflösung
Genauigkeit

0,0 ... 20,0 %
0,1 %
±1 %

20,0 ... 100 %
0,1 %
±3% v.M.-Wert. ±5 %

100 ... 999,9 %
0,1 %
±10% v.M.-Wert. ±10%


Spitzenwert Messung bei AC Spannung/Strom
Messbereich
Auflösung
Genauigkeit

50 Hz
19 uS
±5 % ±30 digits

60 Hz
16 uS
±5 % ±30 digits

Scheitelwertmessung bei AC Spannung/Strom
Messbereich
Auflösung
Genauigkeit

1,00 ... 99,99
0,01
±5 % ±30 digits

Frequenzbereich in Autom.- Modus
Messbereich
Auflösung
Genauigkeit

45 ... 65 Hz
0,1 Hz
0,1 Hz

Datenspeicher 512 kB (nicht flüchtiger Speicher) für bis zu 52420 Messwerte bei 1Phase/2Leiter Messung

Schnittstelle USB (optisch isoliert)

Software und Datenkabel im Lieferumfang geeignet ab Windows2000 XP, ME

Display hintergrundbeleuchtetes Punktmatrix-LCD-Display

Versorgung 8 x 1,5 V Typ AA (Mignon)

Abmessungen 257 x 155 x 57 mm

Gewicht 1160g

Umgebungsbedingungen max. 85 % relative Feuchtigkeit /    -10 ... +,50 °C

Schutzart / Normung IEC 61010, 600 V/CAT III

Strommesszange PCE-6802 (1000A)

Stromleiteraufnahme 55mm

Durchmesser Bereichswahl manuell (10A, 100A, 1000A)

Abmessungen 244 x 97 x 46 mm

Gewicht 600g
