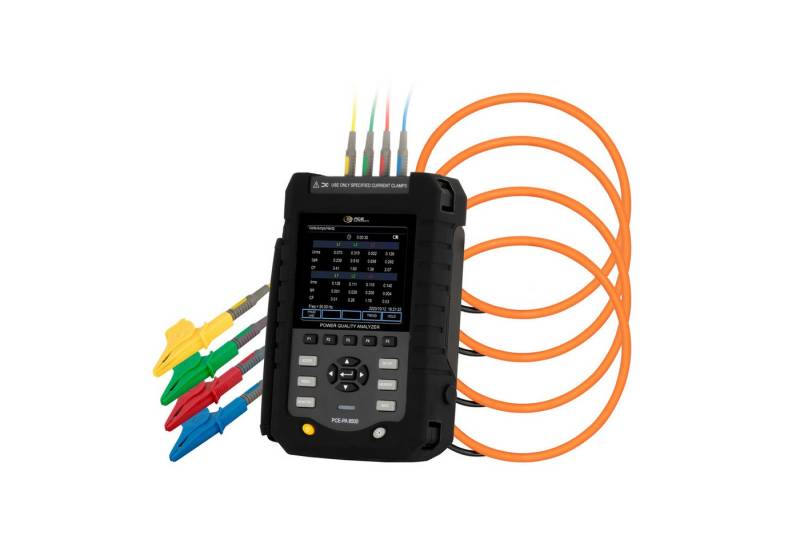

PCE Instruments Spannungsprüfer PCE Instruments Leistungsanalysator PCE-PA 8500

Produktbeschreibung

Der Leistungsanalysator definiert die Standards in der elektrischen Messtechnik neu und bietet eine umfassende Palette an Funktionen für präzise und detaillierte Messungen. Der Leistungsanalysator ermöglicht genaue Messungen von elektrischer Spannung, Stromstärke, Frequenz, Oberschwingungen, Harmonischen und Anlaufströmen. Zudem können präzise Leistungs- und Energiemessungen gemacht werden, die eine genaue Überwachung und Optimierung des Energieverbrauchs ermöglichen.
Mithilfe der grafischen Darstellung der Wellenformen und Vektorgrafiken können Benutzer elektrische Signale visuell erfassen und analysieren. Diese Funktionen bieten Einblicke in die Qualität des elektrischen Stroms und hilft bei der Identifizierung von Problemen im Netz. Auch Einbrüche, Spitzen oder ein Flackern im Versorgungsnetz kann das Gerät erkennen und anzeigen.

Diese breite Messpalette oder die gewünschte Auswahl erlaubt dem integrierten Datenlogger mit großzügigem 8 GB Speicher das Speichern und Archivieren umfangreicher Messdaten für spätere Auswertungen. Dies gewährleistet eine kontinuierliche Datenerfassung die auch zeitgesteuert werden kann. Der Leistungsanalysator ist mit LAN- und USB-Schnittstellen ausgestattet, die eine bequeme Datenübertragung und Fernsteuerung ermöglichen. Diese Schnittstellen bieten eine nahtlose Integration des Leistungsanalysators in bestehende Netzwerke und Systeme.

Im Lieferumfang enthaltene flexible Stromzangen mit einer Kapazität von bis zu 3000 A erleichtern die Messung von hohen Strömen und ermöglichen genaue Ergebnisse, selbst bei anspruchsvollen Anwendungen.
Der Leistungsanalysator entspricht internationalen Prüfnormen (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), was die Qualität und Genauigkeit der Messungen garantiert und sicherstellt, dass er den anspruchsvollen Anforderungen professioneller Anwendungen gerecht wird.

Ganz gleich, ob Sie Betriebseigenschaften von Transformatoren, Beleuchtungssystemen oder Schaltelektronik wie Frequenzumrichtern oder Netzteilen testen müssen – unsere Leistungsanalysatoren garantieren höchste Genauigkeit und sind in der Lage, selbst komplexe Signalformen präzise zu analysieren.


technische Details:

Gleichspannung DC
Messbereich +,1 V ... +,1000 V
Auflösung 0,1 V
Genauigkeit ±0,5 % vom Mw.

Wechselspannung AC
Messbereich +,1 V ... +,1000 V
Auflösung 0,1 V
Genauigkeit ±0,5 %

Wechselstrom AC
Messbereich +,15 A ... +,3000 A
Auflösung 0,1 A
Genauigkeit ±3 %

Leistungsfaktor
Messbereich 0 ... +,1
Auflösung 0,01
Genauigkeit ±0,03

Einschaltstrom
Messbereich +,15 A AC ... +,3000 A AC
Auflösung 0,1 A AC
Genauigkeit ±3 %

Frequenz nominal 50 Hz
Messbereich +,42,5 Hz ... +,57,5 Hz
Auflösung 0,01 Hz
Genauigkeit ±0,01 Hz

Frequenz nominal 60 Hz
Messbereich +,51 Hz ... +,69 Hz
Auflösung 0,01 Hz
Genauigkeit ±0,01 Hz

Frequenz nominal 400 Hz
Messbereich +,385 Hz ... +,414 Hz
Auflösung 0,01 Hz
Genauigkeit ±0,1 Hz

Oberwellenmessung (Harmonische)
Messbereich +,1 (Ordnungszahl) ... +,50 (Ordnungszahl)
Strombereich 0 ... 100 %
Spannungsbereich 0 ... 100 %
Bereich THD 0 ... 100 %

Allgemeine technische Daten
Display Typ TFT-Farbdisplay
Displaygröße 2,6 Zoll
Speichermedium Interner Speicher
Speicherintervall von 1 s
Speicherintervall bis 60 min.
Speicherkapazität 8 GB
Datenschnittstelle USB, Ethernet
Norm(en) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7
Sicherheitsstandard 600V CAT IV / 1000V CAT III (IEC61010-1)
Akkukapazität 3800 mAh
Akkutyp Nickel-Metallhydrid-Akku
Menüsprache Deutsch, Russisch, Polnisch, Türkisch, Spanisch, Französisch, Portugiesisch, Englisch, Koreanisch, Chinesisch
Schutzklasse (Gerät) IP41
Spannungsversorgung Netzteil, Akku
Gewicht 1880 g
Gerätegewicht mit Lieferumfang 4200 g
Gerätegewicht mit Lieferumfang u. Umverpackung 4600 g
Abmessungen (L x B x H) 260 x 190 x 67 mm
Betriebsbedingungen 0 ... 40 °C , 0 ... 90 % r.F
Lagerbedingungen -20 ... 60 °C , 0 ... 90 % r.F
