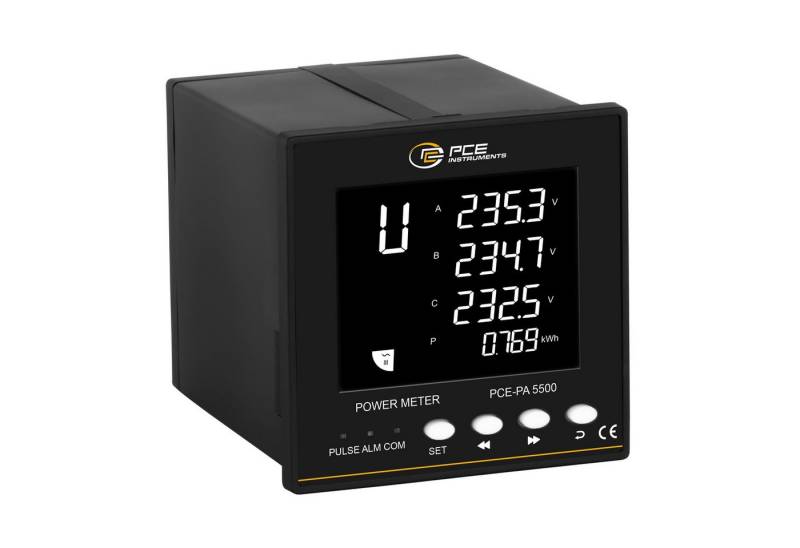

PCE Instruments Spannungsprüfer PCE Instruments Leistungsmesser PCE-PA 5500

Produktbeschreibung

Der Leistungsmesser ist ein kompaktes Instrument zur Messung und Anzeige von diversen Netzparametern in dreiphasigen Netzen. Dieser Leistungsmesser kann die Energiewerte von einzelnen Verbrauchern oder von elektrischen Abzweigen erfassen. Neben den Spannungen und Strömen wird die Schein-, Blind- und Wirkleistung sowie die Wirk- und Blindenergie gemessen und auf dem 68 x 55 mm großen Display angezeigt. Des weiteren ist in diesem Leistungsmesser eine RS485-Schnittstelle integriert über welche eine Integration in bestehende Anlagen ermöglicht wird. Die Kommunikation der RS485-Schnittstelle wird anhand des Modbus RTU Protokolls abgewickelt. So wird die Möglichkeit geboten, Messwerte aus dem Leistungsmesser auszulesen, oder Geräteeinstellungen zu lesen und zu ändern.

Der Leistungsmesser ist für den Schalttalfeleinbau mit einem Ausschnitt von 96x96 mm. Im Lieferumfang befindet sich eine durchsichtige Tür die an die Front befestigt werden kann, und somit das Gerät gegen Staub und Nässe schützt. Neben der vielen Messfunktionen bietet der Leistungsmesser Alarmfunktionen. Die stabile Stromversorgung hat für jeden Netzbetreiber oberste Priorität. Um Schwankungen in der Stromqualität und Störungen zu vermeiden, müssen Netzüberwachung, Steuerung und Automatisierung angepasst und optimiert werden.


technische Details:

Wechselspannung AC
Messbereich 30 V ... 264 V
Auflösung 0,1 V
Genauigkeit 0,5 %
Überlast 1500 VAC kontinuierlich
2500 VAC, 50 ... 60 Hz für eine Minute
Wechselstrom AC
Messbereich 0,025 A ... 5 A
Auflösung 0,01 A
Genauigkeit 0,5 %
Überlast 10-fach RMS für 1s.
Wirkleistung
Messbereich 0,75 W ... 1320 W
Auflösung 0,01 W
Genauigkeit 0,5 %
Leistungsfaktor
Messbereich -1 ... +,1
Auflösung 0,001
Genauigkeit 0,5 %
Frequenz
Messbereich 45 Hz ... 65 Hz
Auflösung 0,01 Hz
Genauigkeit 0,5 %
Oberwellenmessung (Harmonische)
Messbereich 1 (Ordnungszahl) ... 50 (Ordnungszahl)
Strombereich 20 ... 100 %
Spannungsbereich 0.1 ... 100 %
Allgemeine technische Daten
Display Typ LCD mit Beleuchtung
Displaygröße 3,4 Zoll
Schnittstelle RS485
Norm(en) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
Phasenverschiebung 0 ... 359.9 °
Schalttafelausschnitt 96x96 mm
Menüsprache Englisch
Schutzklasse (Gerät) IP20
Spannungsversorgung 100 ... 260 VAC, ca. 5 W
Gewicht 474 g
Tiefe 110 mm
Betriebsbedingungen -20 ... 60 °C , 0 ... 95 % r.F
Lagerbedingungen -20 ... 65 °C , 30 ... 80 % r.F
Akku/Batterie 1x 3 V CR1225 , Lithium
Kapazität 50 mAh
