Produktbeschreibung

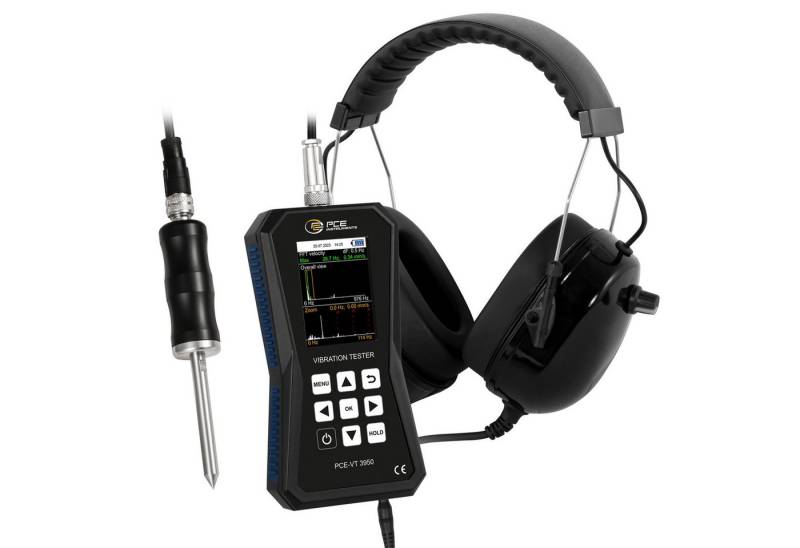

Das Vibrationsmessgerät ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen. Dieses Vibrationsmessgerät ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 ... 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 ... 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 ... 399,9 m/s²). Dabei stehen bei dem Vibrationsmessgerät verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor. Das Vibrationsmessgerät ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten. Der Schwingungsmesser analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an. Der verbaute Akku bei dem Vibrationsmessgerät hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wiederaufgeladen werden.


technische Details:

Messbereich Beschleunigung  0,0 ... 399,9 m/s²
Auflösung 0,1 m/s²
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 10 kHz, 1 kHz ... 10 kHz

Messbereich Geschwindigkeit 0,00 ... 399,9 mm/s
Auflösung 0,1 mm/s
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 1 kHz

Messbereich
Drehzahl 600 … 50000 RPM
FFT Beschleunigung 10 Hz … 8 kHz
FFT Geschwindigkeit 10 Hz … 1 kHz
Genauigkeit @, 160 Hz ±2 %
Anzahl FFT Linien 2048
Routenmessung 100 Routen mit jeweils 100 Maschinen mit jeweils 100 Messpunkten mit jeweils 1000 Messwerten
Messbereich Weg 0,000 ... 3,9 mm
Auflösung 1 µm
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 200 Hz
Messparameter RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
Manueller Speicher 99 Ordner á 50 Messwerten
Datenlogger Verschiedene Start-/Stopp-Trigger
Messintervall zwischen 1 s … 12 h, 50 Speicherplätze á 43200 Messwerten
Einheiten umschaltbar metrisch / imperial
Anzeige 2,8", LC Display
Menüsprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Spannungsversorgung Intern: LiPo-Akku (3,7 V, 2500 mAh), Extern: USB 5 VDC, 500 mA
Kopfhöreranschluß 3,5 mm Klinke
Betriebsdauer ca. 15 … 20 h (abhängig von der Displayhelligkeit)
Betriebs- und Lagerbedingungen Temperatur: -20 ... +,65 °C, Luftfeuchtigkeit: 10% r. F. … 95% r. F., nicht kondensierend
Schutzart IP52
Abmessungen 165 x 85 x 32 mm
Gewicht 239 g
Technische Daten Beschleunigungssensor
Resonanzfrequenz 24 kHz
Querempfindlichkeit ≤ 5%
Zerstörungsgrenze 5000 g (Peak)
Betriebs- und Lagertemperatur -55 °C … +,150 °C
Gehäusematerial Edelstahl
Befestigungsgewinde ¼ - 28“
Abmessungen Ø 29 x 81 mm
Gewicht (ohne Kabel) 119 g
